抗震支架是一種使用性能非常好的抗震支吊架，在近幾年使用非常廣泛，是一種可以限制輔助機電工程一種零件，它可以在地震之后幫助防止位移，并且轉移荷載到其他軸承零件上，當震動來臨時，可以在最大的程度上控制設施的震動，真正做到抗震。抗震支架作用這么大，它的荷載計算工傷是什么？下面我們討論一下抗震支架計算書

抗震支架計算舉例

管道荷載計算示例：

以地下室消防單管為例，管道公稱直徑DN150。該點布置的抗震類型為雙向支架，支架安裝形式如圖1所示。

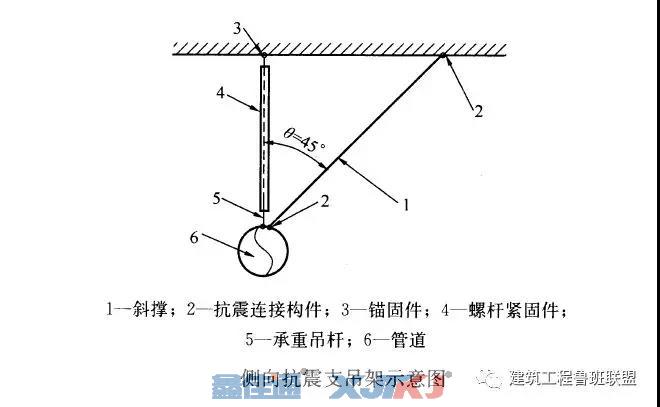

圖1單管節點抗震支架設計形式示意圖

圖中各構件的設計荷載：

DN150-168的馬蹄形管夾設計荷載：9000N

M12全牙螺桿設計荷載N：4750N

M12抗震連接件設計荷載Ft：7300N

單位長度管重Wunit：428.75N/m

側向管長l1：12m

縱向管長l2：24m

計算該樓層水平地震力綜合系數αEK（見2.4.1）：

αEK=γηζ1ζ2αmax= 0.144

αEK＜0.5

當αEK計算值小于0.5時，按0.5取值，故水平地震力綜合系數為0.5。

側向荷載=單位長度的管重×側向管長×數量×水平地震力綜合系數：

F1= Wunitl1naEk= 2572.5N

縱向荷載=單位長度的管重×縱向管長×數量×水平地震力綜合系數：

F2= Wunitl2naEk= 5145N

側撐安裝角度45°，F(xiàn)1/sin（45）＜Ft；

縱撐安裝角度45°, F2/sin（45）＜Ft；

由此可知符合要求，不用增大各部件型號。

風管荷載計算示例

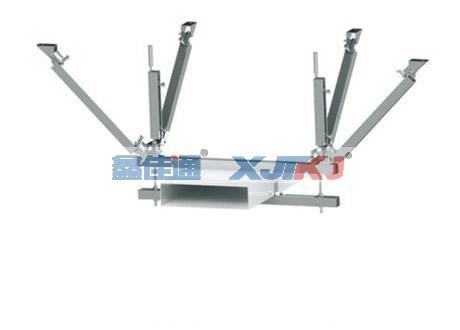

以地下室風管為例，風管規格：1000×400，風管壁厚假設為1mm，該點布置的抗震類型為雙向支架，支架安裝形式如圖2所示。

圖2風管節點抗震支架設計形式示意圖

圖中各部件的荷載：

M12全牙螺桿設計荷載N：4750N

M12抗震連接件設計荷載Ft：7300N

側向管長l1：9m

縱向管長l2：18m

計算該樓層水平地震力綜合系數αEK（見2.4.1）：

αEK=γηζ1ζ2αmax= 0.144

αEK＜0.5

當αEK計算值小于0.5時，按0.5取值，故水平地震力綜合系數為0.5。

風管單位長度管重Wunit:

Wunit= P = 0.21195（1000+400）×1 = 296.73N

側向荷載=單位長度的管重×側向管長×數量×水平地震力綜合系數：

F1= Wunitl1naEk= 1335.29N

縱向荷載=單位長度的管重×縱向管長×數量×水平地震力綜合系數：

F2= Wunitl2naEk= 2670.57N

側撐安裝角度45°, F1/sin（45）＜Ft；

縱撐安裝角度45°, F2/sin（45）＜Ft；

由此可知符合要求，不用增大各部件型號。

組合荷載計算示例

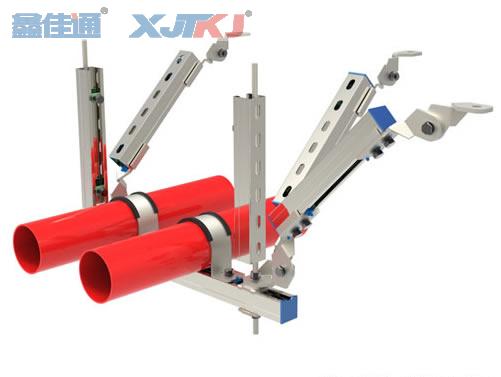

以地下室組合水管為例，組合水管概況：給水水管與給水水管組合,管徑均為DN150，數量：2，該點布置的抗震類型為雙向支架，組合水管支架安裝形式如圖3所示。

圖3組合水管節點抗震支架設計形式示意圖

圖中各部件的荷載：

M12全牙螺桿設計荷載N：4750N

M12抗震連接件設計荷載Ft：7300N

單位長度管重Wunit：114.66N/m

側向管長l1：10m

縱向管長l2：20m

計算該樓層水平地震力綜合系數αEK（見2.4.1）：

αEK=γηζ1ζ2αmax= 0.144

αEK＜0.5

當αEK計算值小于0.5時，按0.5取值，故水平地震力綜合系數為0.5。

側向荷載=單位長度的管重×側向管長×數量×水平地震力綜合系數：

F1= Wunitl1naEk= 1146.6N

縱向荷載=單位長度的管重×縱向管長×數量×水平地震力綜合系數：

F2= Wunitl2naEk= 2293.2N

側撐安裝角度45°, F1/sin（45）＜Ft；

縱撐安裝角度45°, F2/sin（45）＜Ft；

由此可知符合要求，不用增大各部件型號。

橋架荷載計算示例

以地下室電纜橋架為例，電纜橋架規格：600×200，該點布置的抗震類型為雙向支架，支架安裝形式如圖4所示。

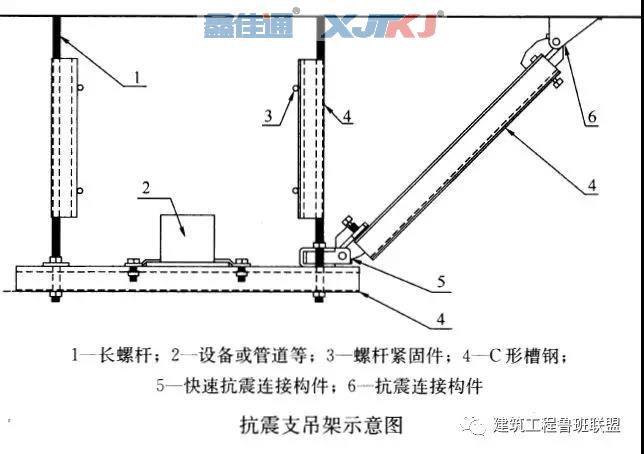

圖4電纜橋架節點抗震支架設計形式示意圖

圖中各部件的荷載：

M12全牙螺桿設計荷載：4750N

M12抗震連接件設計荷載N：7300N

單位長度電纜橋架重量Wunit：343N/m

側向管長l1：12m

縱向管長l2：24m

計算該樓層水平地震力綜合系數αEK（見2.4.1）

αEK=γηζ1ζ2αmax= 0.144

αEK＜0.5

當αEK計算值小于0.5時，按0.5取值，故水平地震力綜合系數為0.5。

側向荷載=單位長度的橋架重量×側向管長×數量×最大水平加速度為：

F1= Wunitl1naEk=2058N

縱向荷載=單位長度的橋架重量×縱向管長×數量×最大水平加速度為：

F2= Wunitl2naEk=4116N

側撐安裝角度45°, F1/sin（45）＜Ft；

縱撐安裝角度45°, F2/sin（45）＜Ft；

由此可知符合要求，不用增大各部件型號。
