單管抗震支吊架是由一根承重吊架和抗震斜撐組成的抗震支吊架，側向、縱向抗震支吊架用以抵御側向、縱向水平地震力作用，單管側縱向抗震支架主要用于給排水消防管道和燃氣熱力管道、風管暖通管道、電纜橋架管道等。

單管抗震支吊架安裝

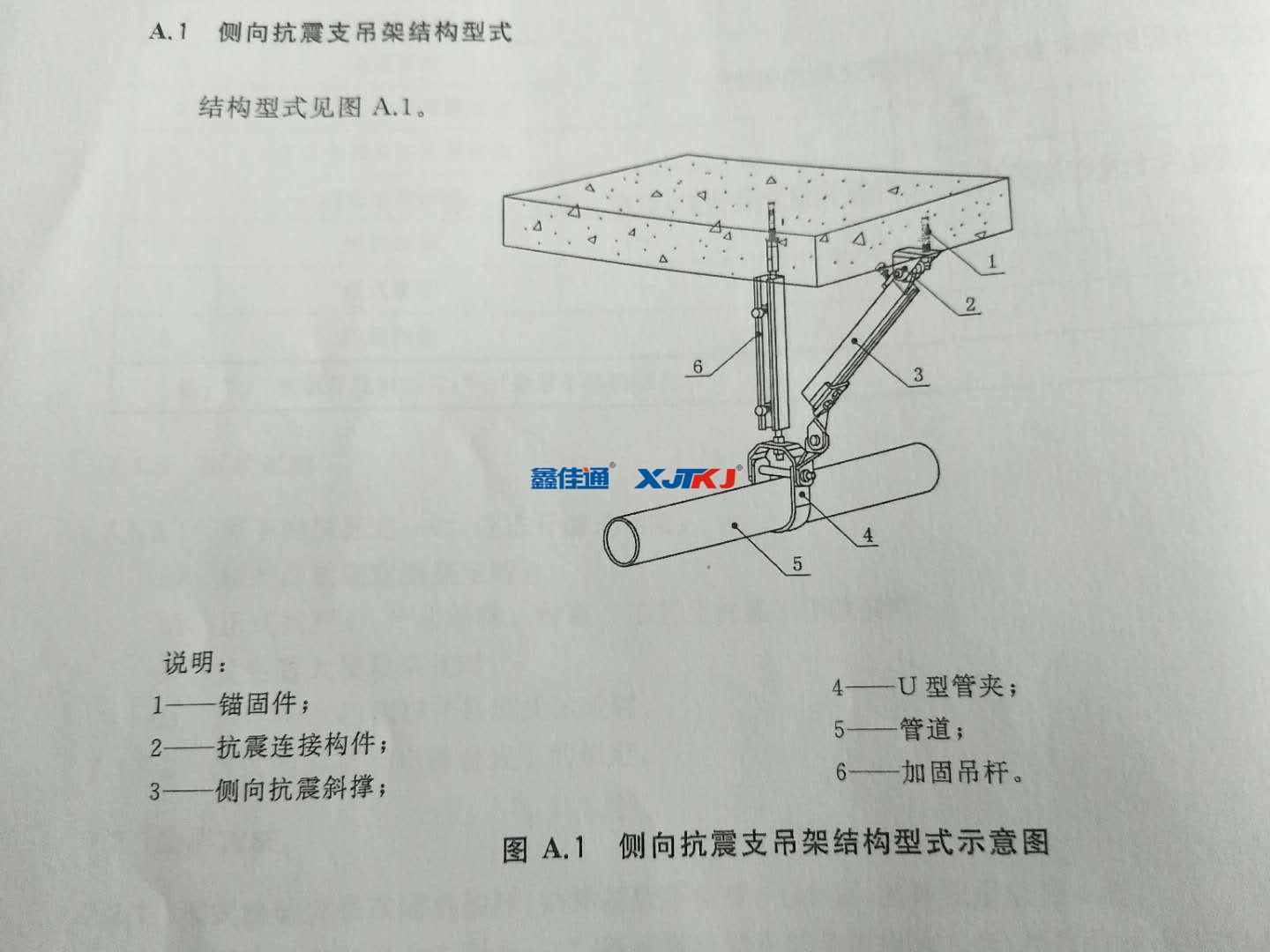

單管側向抗震支吊架管架安裝流程：單管側向抗震支吊架由于槽鋼螺母與受力槽鋼在接觸面上采用了鋸齒狀構造，其連接受力是鎖鍵的機械連接，能有效防止扣件與槽鋼產生滑動位移導致支架變形甚至失效。槽鋼螺母與六角螺栓只需要對準，然后用扳手按標準的扭緊扭距扭緊即可，施工非常方便。安裝按照圖紙標識安裝。

槽鋼及其配件安裝流程：管卡分為通用管卡和半圓的兩片式管卡。輕型管道一般使用通用管卡，管卡是兩個半圓形，兩半圓通過螺栓旋緊后把管道箍緊固定，在管卡與管道間有橡膠墊，橡膠墊可以直接卡在管卡上而不易掉落，起到防振、防滑作用。通常對于重型管道使用兩片式管卡，由于兩片式管卡能直接把重量固定在槽鋼上，而且不會產生額外的彎距，所以承載力要更高，其中間同樣可以卡上橡膠墊，起到防振、防滑作用。通用管卡與槽鋼通過螺桿和連接件固定，螺桿是全牙螺桿，可以根據單管側向抗震支吊架安裝的需要任意切取所需長度，同時便于調節管道標高。

管卡安裝流程：單管側向抗震支吊架嵌入槽鋼螺母，旋轉四分之一圓周后，延槽身移動使螺母固定在槽內所需位置安裝連接件連接其他構件。在施工中管架結構形式主要由管道的空間位置結構、管道直徑大小、固定點的基材材質，單管側向抗震支吊架管道內的介質以及管道的使用技術特性決定。

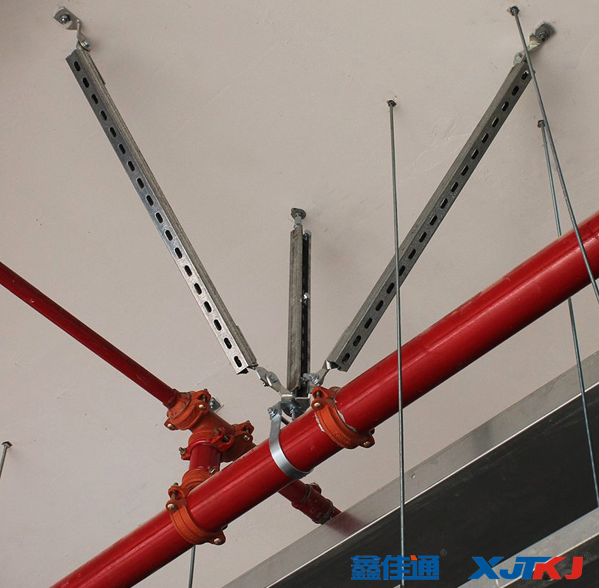

單管側縱向抗震支架布置原則

在優化綜合管線時，制定了可供多方遵循的避讓原則，在單管側向抗震支吊架上安裝的各專業管線遵守“電上、風中、水下，小管讓大管、有壓管讓無壓管、弱電避強電、易彎曲的管線讓不易彎曲的管線、不用經常檢修的管讓需經常檢修的管”的總原則,即單管側向抗震支吊架平行布置管線時電氣設備的管線位于最上方,通風空調的風管位于中間層,所有水管位于最下層。

單管側縱向抗震支架的廣泛應用于機電抗震、地下綜合管廊、地鐵、暖通、給水及消防等各個領域。具體安裝，可根據現場管道位置情況，管徑大小、管道系統選用合適的支吊架系統通過槽鋼、連接件、管夾、六角螺栓和螺母組合安裝成型。
