電氣抗震支架

文章來源：抗震支架作者：抗震支架小編發布時間：2018-06-30 16:26:58 瀏覽次數：23863

[導讀]：由于抗震支架對保證建筑物內電氣設備的正常運行非常重要, 在室外饋線的嵌入式工作中, 應合理設計抗震支架的安裝位置, 使抗震支架能夠有效地保證建筑物內部管線的抗震性能。同時, 認真實施室外建筑電力線路的嵌入式工作, 應確?？拐鹬Ъ苎b置各節點的整潔和完整, 特別是保證抗震支架在建筑電氣布線中的準確性。建筑電氣布線安裝人員應嚴格遵守我國有關建筑電力、電氣工程的有關法律法規, 科學合理地做好電力線路的安裝。

由于抗震支架對保證建筑物內電氣設備的正常運行非常重要, 在室外饋線的嵌入式工作中, 應合理設計抗震支架的安裝位置, 使抗震支架能夠有效地保證建筑物內部管線的抗震性能。同時, 認真實施室外建筑電力線路的嵌入式工作, 應確?？拐鹬Ъ苎b置各節點的整潔和完整, 特別是保證抗震支架在建筑電氣布線中的準確性。建筑電氣布線安裝人員應嚴格遵守我國有關建筑電力、電氣工程的有關法律法規, 科學合理地做好電力線路的安裝。

電氣抗震支架方案依據

1、《建筑機電工程抗震設計規范》GB 50981-2014

2、《建筑抗震設計規范》GB 50011-2010

3、《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015

4、國家、省、市現行的其它建筑節能相關的法律、法規。

電氣抗震支架方案范圍

1、開關柜、配電及控制柜（屏）直流屏等電氣設備采取防柜（屏）內電氣松動、滑動、傾倒、震脫等抗震措施。

2、柜（屏）間連接的硬母線、接地線等，在通過建筑物防震縫、沉降縫處，加設軟連接。

3、15kg及以上的電纜橋架和多管共橋架系統，內徑大于等于60mm的電氣配管。

電氣抗震支架方案要求

1、剛性電纜橋架抗震支撐最大設計間距12米，縱向抗震支撐最大設計間距24米；柔性橋架上述參數減半。

2、橋架兩端設置側向抗震支撐，抗震支撐間距超過最大設計間距時，應在中間增設抗震支撐。

3、水平管線在轉彎處0.6m范圍內須設置側向抗震支撐。

4、門型抗震斜撐必須至少由一個側向支撐或兩個縱向支撐組成。

5、實際間距需經計算進行調整。

6、節點分布需考慮管徑轉變和旁通等因素。

7、荷載及長細比將影響節點分布。

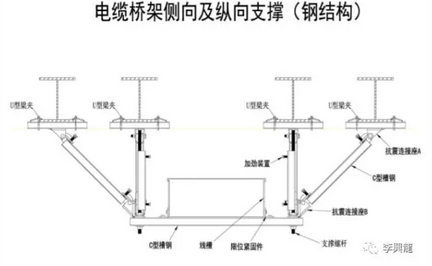

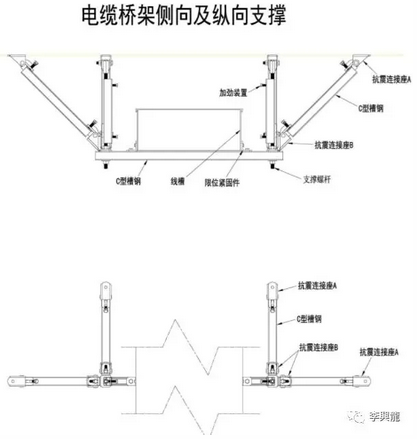

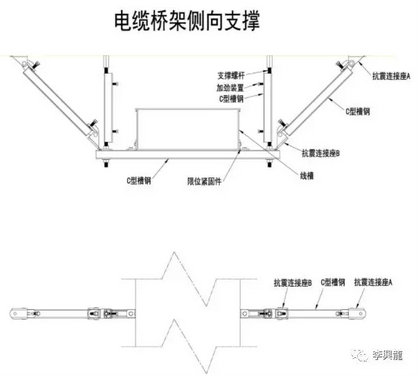

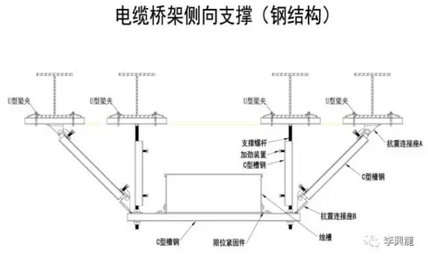

電氣抗震支架抗震解決方案
