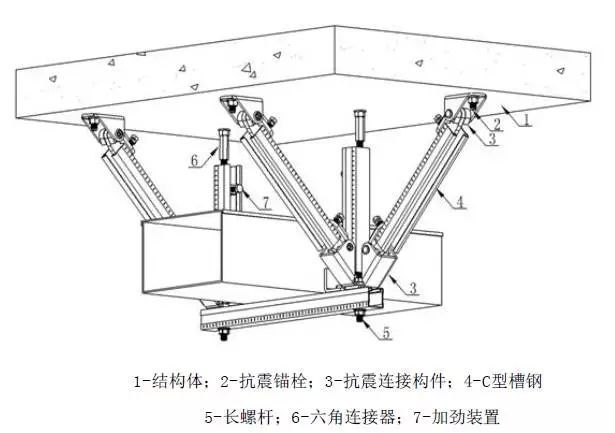

矩形風管側縱向裝配抗震支架與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成。

抗震支架材質：Q235B

抗震支架表面處理：藍白鋅/熱浸鍍鋅/VCI/烤漆

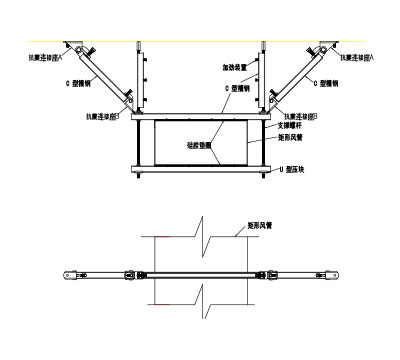

矩形風管側縱向裝配抗震支架系統方案：

依據國家標準，結合實際工程情況，做出方方便合理，安全可靠的產品支架設計方案

設計依據：

1.1 《管道支吊架》第1部分：技術規范 GB/T 17116.1-1997

1.2 《管道支吊架》第2部分：管道連接部件 GB/T 17116.1-1997

1.3 《管道支吊架》第3部分：中間及建筑結構連接件 GB/T 17116.1-1997

1.4 《建筑給水排水及采暖工和施工質量驗收規范》 GB50242-2002

1.5 《室內管道支架及吊架》 03S402

1.6 《裝配式管道吊掛支架安裝圖》 03SR417-2

1.7 《建筑結構荷載規范》 GB50009-2012

1.8 《鋼結構設計規范》 GB50017-2003

1.9 《鋼結構工程施工及驗收規范》 GB50205-2001

編制技術條件：

2.1管架計算間距

管架計算間距一般分為1.5米、3.0米、6.0米三種。如遇特殊情況，可根據實際情況自行設計管架間距。

電纜橋架、通風排煙管道的安裝，應考慮橋架或幾管的最小長度。

2.2管道重量計算

保溫管道：按設計支吊架間距內的管道自重、滿管水重、60mm厚度保溫層重及以上三項之和10%的附加重量計算，保溫材料容重按巖棉100KG/m3計算。

不保溫管道：按設計支吊架間距內的管道自重、滿管水重及以上兩項之和10%的附加重量計算。

電纜橋架、通風管道：按照國家相關標準要求，按最大設計荷載計算?？紤]最大荷載、自身重量及以上二項之和的10%的附加重量計算0

2.3設計荷載

垂直荷載：考慮制造、安裝等因素，采用支吊架間距的標準荷載乘以1.35的荷載分項系數。

水平荷載：管道支吊架的水平荷載按垂直荷載的0.3倍計算。

地震荷載：按地震設防烈度≤8度計算地震作用，不考慮風荷載。

2.4橫梁抗彎強度計算

抗彎強度式：

Mx/Wx+ MY/WY≤f

式中

Mx  MY  ：所驗算截面繞X軸，Y軸的彎距（M.mm）

Wx  WY  ：所驗算截面對X軸，Y軸的截面抵抗矩（mm3）

f：鋼材的抗彎強度設計值（N/mm2）

由于采用型鋼材質為Q235，故本計算書取f=215 N/mm2

2.5橫梁抗剪強度計算

抗剪強度式：

 τ=VS/(lX tW) ≤fV

式中

τ：抗剪強度（N/mm2）

V ：截面承壓處所受剪力（N）

S : 剪力處以上截面對中性軸的面積矩（mm3）

lX  ：截面慣性矩（mm4）

tW  :厚度

fV   :抗剪強度設計值（N/mm2）

由于采用型材為Q235,故本計算書取fv=125 N/mm2

2.6整體穩定性計算

管架整體穩定性計算式：

δ =Mmax/(Φb*W)<f

式中:

δ:所驗算截面承受受力方向的最大應力（N/mm2）

Mmax:所驗算截面對X軸Y軸的彎矩（N.mm）

Φb：整體穩定系數，一般取值0.8

W：所驗算截面對X軸，Y軸的截面低抗矩（mm3）

f：抗剪強度設計值（N/mm2）

由于采用型材材技為Q235，故本計算書取f=215 N/mm2

2.7受彎梁撓度和受壓構件長細化比

受彎梁的撓度不大于L/200（L為受彎構件的跨度，對懸臂梁和伸臂梁為懸伸長度的2倍）

受壓構件允許長細比不超過120

2.8立柱強度計算

抗彎強度式：N/A≤f

N:立柱所受拉力（N）

A:立柱凈截面積（mm2）

f:鋼材伉拉強度設計值（N/mm2）

由于采用型材材技為Q235，故本計算書取f=215 N/mm2

矩形風管側縱向裝配抗震支架的基本原理：

通過對機電管線及設備的地震力進行計算，并對管線及設備與機構體的連接進行抗震加固并對其進行抗震驗算，使機電管線及設備與建筑結構體建立可靠連接，可將機電管線及設備承受的地震作用全部傳遞到結構體上，使其遭遇到設防烈度的地震影響后能迅速恢復運轉，進而達到盡快恢復建筑物使用功能的目的。

矩形風管側縱向裝配抗震支架產品優點：

1、組合式構件、裝配式施工，整齊、美觀、大方；

2、各專業協調好，可控制室內空間標高；

3、受力可靠、穩定；

4、跟蹤式服務，在施工現場進行實時指導、解惑；

5、安裝速度快，施工工期短，無需現場焊接；

6、使用壽命長，后期維護方便；

7、材料預算準；

8、良好的通用性；

9、環保。
