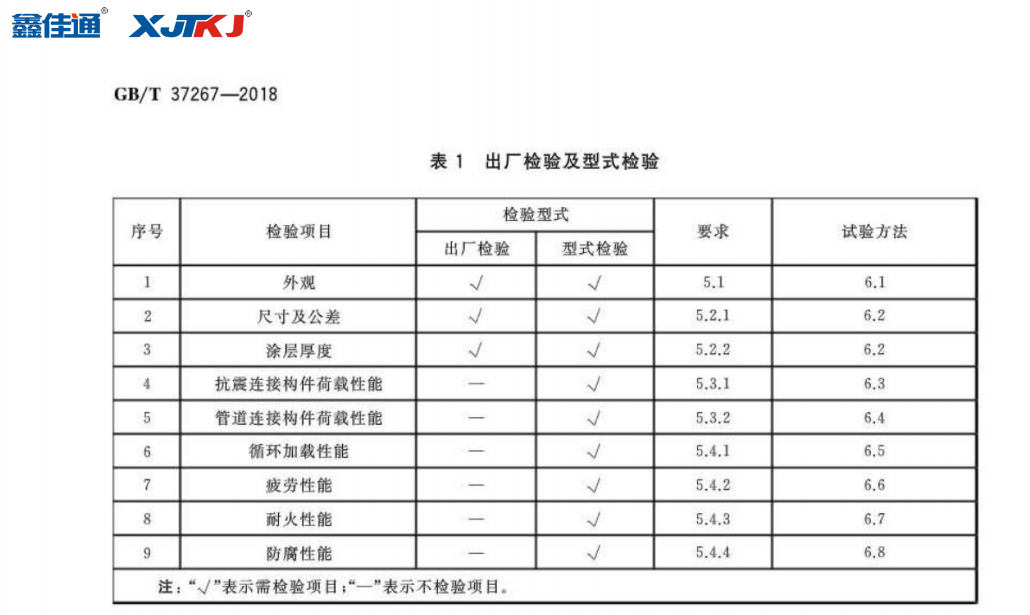

根據(jù)新國(guó)家標(biāo)準(zhǔn)GB/T37267-2018《建筑抗震支吊架通用技術(shù)條件》我們已經(jīng)知道外觀、尺寸及公差、涂層厚度、抗震連接構(gòu)件荷載性能、管道連接構(gòu)件荷載性能、循環(huán)加載性能、疲勞性能、耐火性能、防腐性能是新標(biāo)準(zhǔn)中的9項(xiàng)產(chǎn)品檢驗(yàn)項(xiàng)目。這里為大家分享抗震支架的部分型式檢驗(yàn)項(xiàng)目和試驗(yàn)方法：

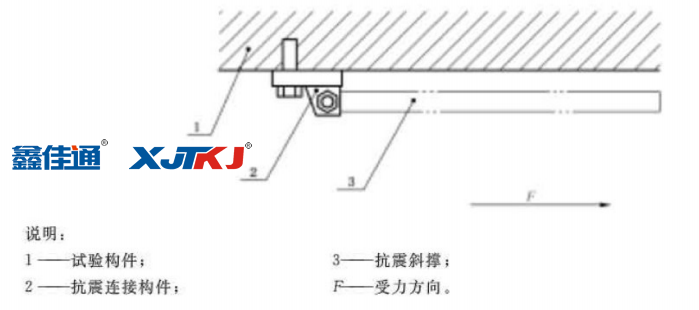

一、抗震連接構(gòu)件荷載性能：

標(biāo)準(zhǔn)：額定荷載下不應(yīng)產(chǎn)生明顯形變，1.5倍額定荷載下不應(yīng)產(chǎn)生滑脫。

方法：在額定荷載作用力下，保持1min，不應(yīng)產(chǎn)生明顯形變；繼續(xù)施加1.5倍額定荷載作用力，不應(yīng)產(chǎn)生滑脫。該試驗(yàn)屬于破壞性試驗(yàn)。

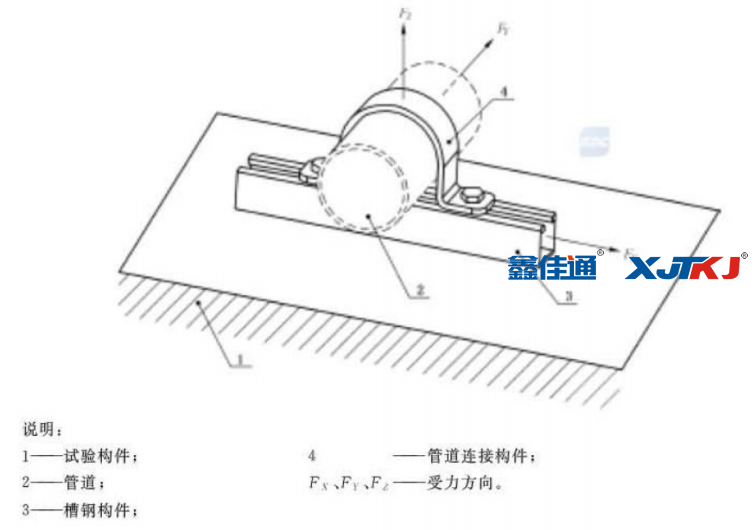

二、管道連接構(gòu)件荷載性能：

標(biāo)準(zhǔn)：額定荷載下不應(yīng)產(chǎn)生明顯形變，1.5倍額定荷載下不應(yīng)產(chǎn)生滑脫。

方法：在額定荷載Fx、Fy或Fz的作用力下，保持1min，不應(yīng)產(chǎn)生明顯形變；繼續(xù)施加1.5倍額定荷載作用力下，不應(yīng)產(chǎn)生滑脫。該試驗(yàn)屬于破壞性試驗(yàn)。

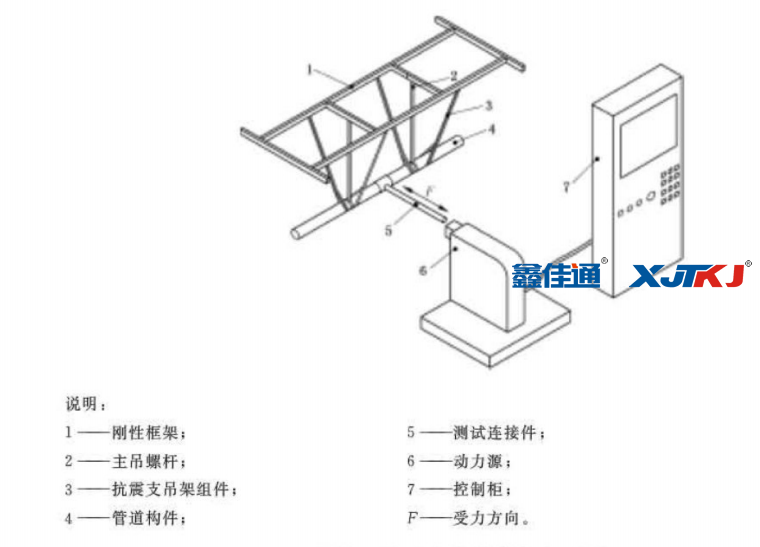

三、循環(huán)加載性能：

標(biāo)準(zhǔn)：經(jīng)試驗(yàn)后位移不應(yīng)大于50mm。

方法：加載頻率為0.1Hz，經(jīng)過(guò)15次相同荷載加載后，繼續(xù)受到前次加載幅值的（15/14）1/2次方 遞增循環(huán)荷載，遞增荷載不應(yīng)低于35次。該試驗(yàn)屬于破壞性試驗(yàn)。

四、疲勞性能：

標(biāo)準(zhǔn)：經(jīng)過(guò)200萬(wàn)次疲勞試驗(yàn)，試驗(yàn)后組件應(yīng)無(wú)裂紋、明顯變形及脫離等現(xiàn)象。

方法：破壞性試驗(yàn)?？拐鹬У跫馨惭b在疲勞試驗(yàn)機(jī)臺(tái)上懸空狀態(tài)，在管道連接件處施加幅值為20.4KG，頻率為3Hz的正弦波。

五、耐火性能：

標(biāo)準(zhǔn)：耐火時(shí)間不低于180min，試驗(yàn)后組件不應(yīng)出現(xiàn)斷裂、明顯變形及脫離等現(xiàn)象。

方法：破壞性試驗(yàn)?？拐鹬У跫芙M裝后在管道連接件處施加幅值為20.4KG的作用力，按照GB/T 9978.1規(guī)定進(jìn)行耐火試驗(yàn)。

六、防腐性能：

標(biāo)準(zhǔn)：在中性鹽霧試驗(yàn)后，不應(yīng)出現(xiàn)紅銹。

方法：破壞性試驗(yàn)。（按照GB/T 10125規(guī)定）

（1）電鍍，不應(yīng)低于90h的中性鹽霧試驗(yàn)。

（2）熱浸鍍，不低于480h的中性鹽霧試驗(yàn)。

（3）鋅鉻涂層，不低于1200h的中性鹽霧試驗(yàn)。

（4）環(huán)氧噴涂，不低于1200h的中性鹽霧試驗(yàn)。

（5）不銹鋼，不低于3600h的中性鹽霧試驗(yàn)。

從CJ/T 476-2015《建筑機(jī)電設(shè)備抗震支吊架通用技術(shù)條件》可看出，抗震支架型式檢驗(yàn)項(xiàng)目比出廠試驗(yàn)項(xiàng)目多，且型式檢驗(yàn)顯然更加嚴(yán)格和苛刻。
