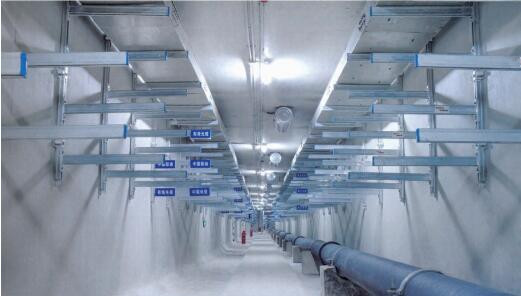

管廊支架
城市地下綜合管廊支架,地下管廊電纜支架，管道支架，吊架托架。
隨著城市地下綜合管廊支架的快速發展，資源浪費、環境污染、施工安全等社會問題日益突出；節能環保、綠色施工、提高效率、經濟高效。
城市地下綜合管廊支架質量成為迫切需求：
傳統支吊架工藝：采用03S402圖集，使用型鋼進行現場切割、煨彎、焊接、鉆孔、刷漆。缺點：浪費材料、工序繁多，成本不斷增加。伴有音、光、塵、味等多元污染和火、電安全隱患。
城市地下綜合管廊支架發展趨勢：
裝配式（組合式）支吊架極大的降低了管線安裝固定的人工成本，
提高了安全性能和效率。
裝配式支吊架特點：
工廠預制化、現場裝配化。
裝配式施工，整齊、美觀、大方、環保。
城市地下綜合管廊支架優點：
（1）組合式構件，裝配式施工，無復雜工序，對安裝人員的技術要求低，施工周期短，且整齊美觀環保。
（2）材料預算準確，適應廣泛，便于后期維護。
城市地下綜合管廊支架綜合各方面因素，對近期開發地區進行詳細分析，初步擬定出讓價格，確定重要地段出讓時機，并在執行計劃中首先調整供應量，滯后調整出讓價格，以供給價格的較小彈性促進土地市場供應關系趨向平衡。

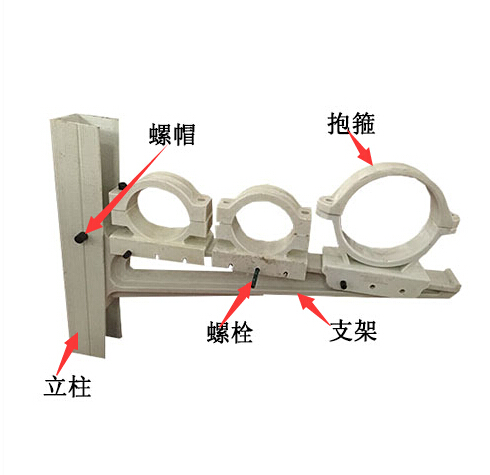

管廊管線支架都有哪些個部件
1.管廊支架承是用來承受管道的重力及其他垂直向下荷載的支吊架，由支架、托臂、立柱、抱箍、螺栓、螺帽組成。
2.限制型管道支架的作用是限制線位移，在所限制的軸線上，至少有一個方向被限制。如果沿一個軸線的正負兩個方向限制管道的線位移，這種結構被稱為往復限位架。限制型玻璃鋼支架可分為導向支架、限位架和固定支架。
管廊支架安裝要考慮哪些因素
1.承重架距離不應大于管廊支架的最大間距。一般管道的最大間距是按照強度條件及剛度條件計算來解決的，一般情況下我們都取最小值。如果有壓力脈動的管道，要按所要求的管道固定頻率來決定管廊支架的距離，避免發生共振。
2.要盡量利用已有的土建結構的構件支承，也就是管廊的梁柱上支承。
3.做柔性分析的管道，管廊支架位置根據分析決定，并考慮支承的可能性。
4.在垂直管段彎頭附近，或在垂直段中心以上做承重架，垂直段長時，可在下部增設導向支架。
5.在集中荷載大的管道組成件附近設承重架。
6.盡量使設備接口的受力減小。如管廊支架靠近接口，對接口不會產生較大熱彎矩。
7.考慮維修方便，拆卸管段時最好不要做臨時支架。
8.管廊支架的位置及類型應盡量減少作用力對被生根部件的不良影響。
9.應將輸送脈動流體的管道及傳遞機械振動的管道的管廊支架限制在獨立的地面結構和獨立的基礎上，否則應對相關結構、建筑物等進行細心和全面的分析，以保證它們具有非共振頻率和足夠的強度，且振幅在較小的范圍內。
10.一般不在水平布置的彎頭、彎管上作支托點，避免局部應力增加及影響吸收熱膨脹的效果。在垂直面上布置的彎頭上做支承架倒是常見的，但特別重要的高溫管道則不能這么做。
管線在支架上如何布排、安放
敷設在管廊上的管線種類有:公用管道、公用工程管道、儀表管道及各種電線電纜。原則是：
1.大直徑輸送液體的重管道應布置在靠近管架柱子的位置或布置在管架柱子的上方，以使管架的梁承受較小的彎矩。小直徑的輕管道.宜布置在管架的中央部位。
2.一般設備的平面布置都是在管廊的兩側按工藝流程碩序布置的.因此與管廊左側設備聯系的管道布置在管廊的左側，而與右側設備聯系的管道布置在管廊的右側。管廊的中部宜布置公用工程管道。
3.對于雙層管廊，通常氣體管道、熱的管道宜布置在上層，液體的、冷的、液化石油氣、化學藥劑及其他有腐蝕性介質的管道及非金屬管道宜布置在下層。因此公用工程管道中的蒸汽、壓縮空氣、瓦斯及其他工藝氣體管道布置在上層，其余的公用工程管道可以布置在上層或下層。
4.在支管根部設有切斷閥的蒸汽、熱載體油等公用工程管道，其位置應便于設置閥門操作平臺。對于單側布置設備的管廊，這些管道宜靠近有設備的那一側布置。
5.低溫冷凍管道，液化石油氣管道和其他應避免受熱的管道不宜布置在熱管道的上方或緊靠不保溫的熱管道。
6.個別大直徑管道進入管廊改變標高有困難時可以平拐進入.此時該管道應布置在管廊的邊緣。
7.管廊在進出裝置處通常集中有較多的閥門.應設置操作平臺，平臺宜位于管道的上方。對于雙層的管廊，在裝置邊界處應盡可能將雙層合并成單層以便布置平臺。必要時沿管廊走向也應設操作檢修通道。
8.集中布置的閥門應錯位布置，以保證管道布置緊湊。
9.由總管引出的支管上的閥門應盡量靠近總管布置，并裝在水平管道上。
10.沿管廊兩側柱子的外側，通常布置調節閥組、伴熱蒸汽分配站、凝結水收集站及取樣冷卻器、過濾器等小型設備。
11.在管廊的橫梁附近設置排液管時.應使排液管包括隔熱層在熱膨脹位移時不至于與梁相碰。
12.對于隔熱管道，應設管托支承。而選用的厚德玻璃鋼裸管本身就具有隔熱的功效。
13.在布置管廊的管道時.要同儀表專業協商為儀表槽架留好位置。當裝置內的電纜槽架架空敷設時，也要同電氣專業協商并為電纜槽架留好位置。
非特殊說明，本文為本站原創（翻譯）文章，轉載請注明：本文轉自：江西鑫佳通科技股份有限公司。
本文連接：http://www.zgsxhyw.com/product/3141241124.html
想了解更多請點擊===>>管廊支架
