一、中國地震烈度區劃圖

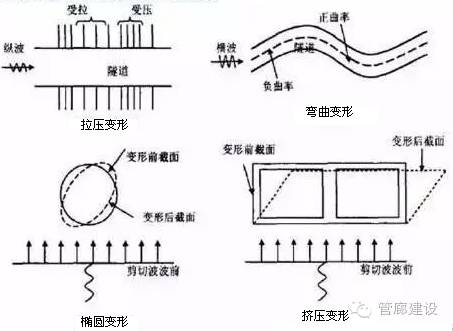

二、地震作用下地下管廊結構主要變形形式

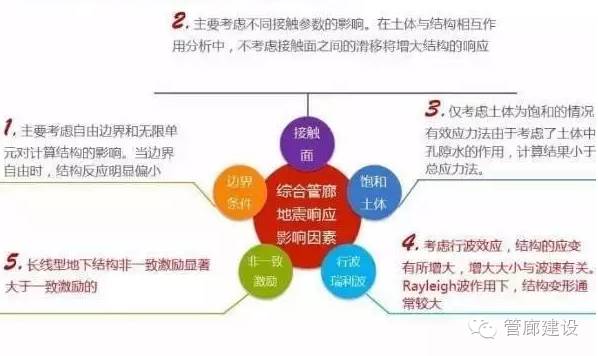

三、影響地下管廊結構地震響應的因素

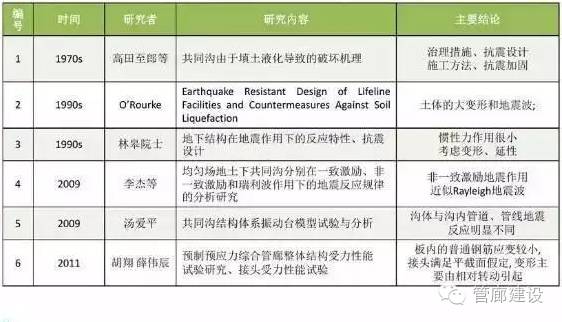

四、地下管廊與地震研究概況

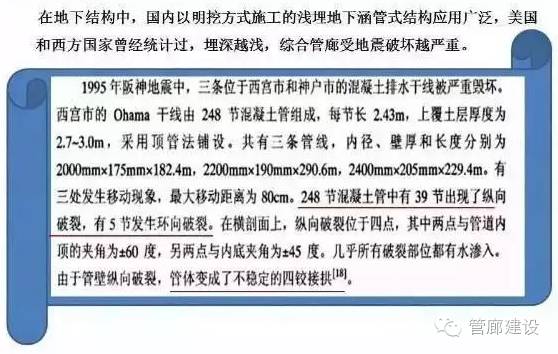

六、地下管廊震害受損程度與埋深的關系

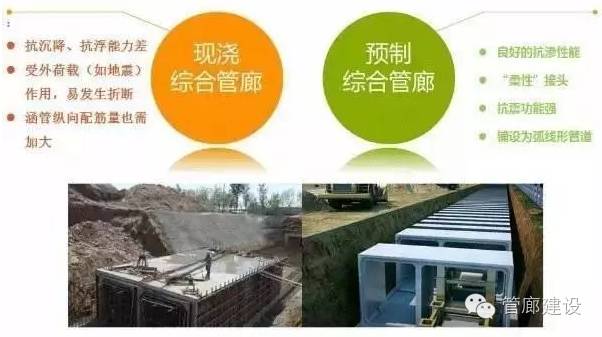

七、地下管廊震害受損程度與建設方法的關系

八、綜合地下管廊與地震關系的研究成果

1、遭受地震而引起的破壞程度會小于地面建筑物的破壞程度；

2、埋深越深的管廊，地震中受到的破壞程度就越輕；

3、埋與土介質中的比巖石中的管廊，在地震中更易遭受破壞；

4、對于淺埋地下管廊，選用非周期運動材料進行填埋，并對回填材料施以地基加固措施，有助于提高抗震性；

5、根據地震強度和震中距離的不同，地下管廊受害程度與最大地表加速度或最大地表速度有更直接的關系；

6、地震持續的時間對地下管廊的破壞程度有著非常大的影響，是因?yàn)殚L(zhǎng)時間的震動引起管廊結構的疲勞破壞以及周?chē)两橘|(zhì)的大變形造成的；

7、巖石和混凝土在地震中的剝離現象，一般認為是地震波中的高頻部分引起的，因?yàn)楦哳l成分隨著地震波的傳播而較快的被巖土介質吸收，所以它對距震中很小的范圍內有顯著地影響；

8、地下管廊在節點、接口處遭到較嚴重的破壞；

9、柔性接頭可以明顯降低地下管廊的縱向應變；

10、地下管廊埋在不均勻土層中，特別是裂隙發育地區，震害程度更顯著。

抗震支架的詳細說明！

1 抗震支吊架的分類

（1）抗震支吊架：與建筑結構件牢固連接，以地震力為主要荷載的抗震支撐設施，由錨固件、加固吊桿、抗震連接構件及抗震斜撐組成。示意圖如圖1：

1- 長螺桿；2- 設備或管道等；3- 螺桿緊固件；4- C 型槽鋼；

5- 快速抗震連接構件；6- 抗震連接構件

圖1 抗震支吊架示意圖

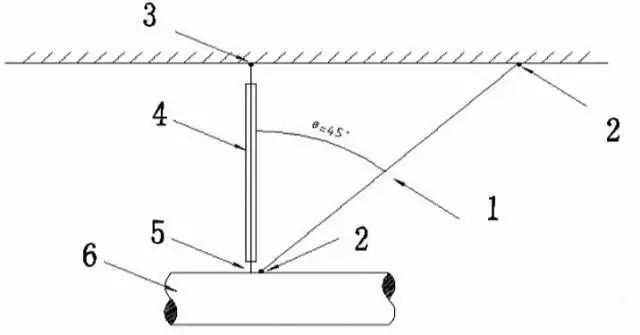

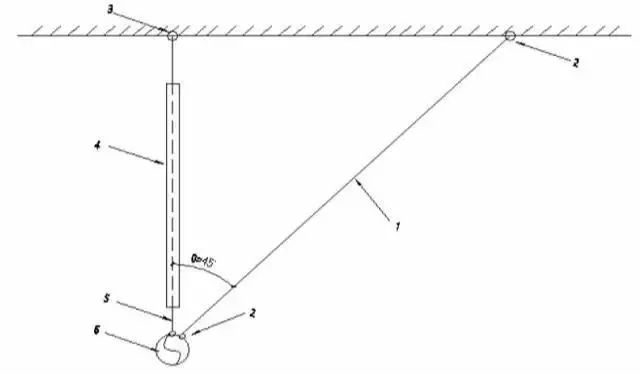

（2）側向抗震支吊架：斜撐與管道截面平行的抗震支吊架。示意圖如圖2：

1- 斜撐；2- 抗震連接件；3- 錨固件；4- 螺桿錨固件；

5- 承重吊桿；6- 管道

圖2 側向抗震支架示意圖

（3）縱向抗震支吊架：斜撐與管道橫截面垂直的抗震支吊架。示意圖如圖3：

1- 斜撐；2- 抗震連接構件；3- 錨固件；4- 螺桿緊固件；

5- 承重吊桿；6- 管道

圖3 縱向抗震支吊架示意圖

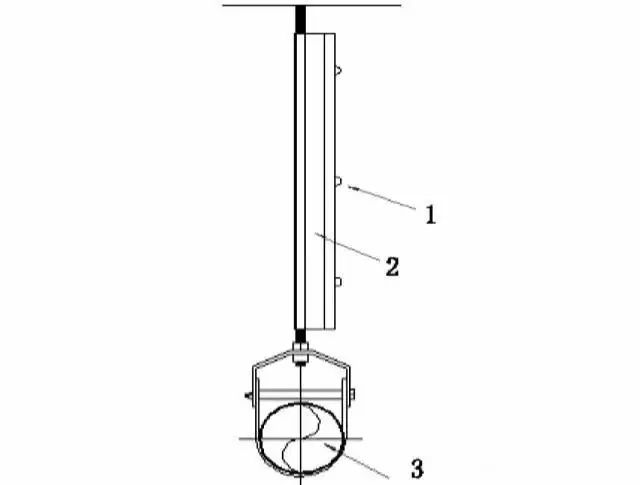

（4）單管（桿）抗震支吊架：同一根承重吊架和抗震斜撐組成的抗震支吊架。示意圖如圖4：

11- 螺桿緊固件；2- 專用槽鋼；3- 管道或設備

圖4 單管（桿）抗震支吊架示意圖

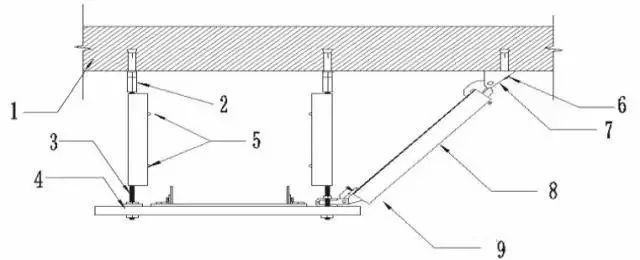

（5）門型抗震支吊架：由兩根及以上承重吊架和橫梁、抗震斜撐組成的抗震支吊架。示意圖如圖5：

1- 結構體；2- 長螺母；3- 長螺桿；4- 方墊片；5- 槽鋼緊固件；

6- 膨脹螺栓；7- 抗震連接構件；8- 槽鋼；9- 快速抗震連接構件

圖5 門型側向抗震支吊架示意

2 應用范圍

（1）大于DN65mm的所有管道；

（2）所有防排煙系統管道；

（3）所有直徑大于0.70m的圓形風管；

（4）所有截面積大于0.38㎡的矩形風管；

（5）重量在15kg/m及以上的電線橋架；

（6）所有門形吊架。

3 節點布置原則

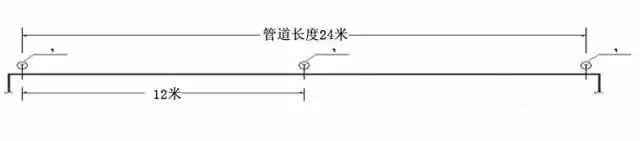

（1）剛性連接金屬管道長為24m，側向抗震支吊架最大間距12m，先于兩端加設側向支撐，再依次按12m 設置側向支撐（見圖6）。

1-抗震支吊架

圖6 水平直管段中部增設抗震支吊架示意圖

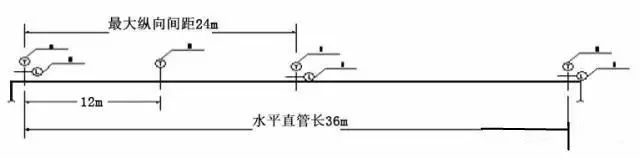

（2）剛性連接金屬管道長為36m，按最大24m 的間距依次設置縱向支撐，直至所有支撐間距均滿足要求（見圖7）。

1-抗震支吊架；2- 縱向抗震支吊架；

圖7 水平直管段縱向抗震支吊架示意圖

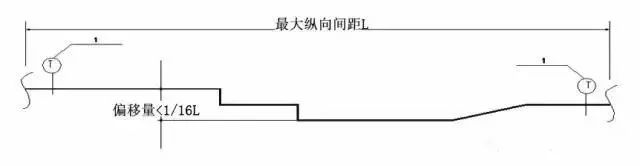

（3）剛性連接的水平管道，兩個相鄰的加固點允許縱向偏移，水管及電線套管不得大于最大側向支吊架間距的1/16，風管、電纜梯架、電纜托盤和電纜槽盒不得大于其寬度的兩倍（見圖8）。

1-抗震支吊架

圖8 剛性連接水平管道縱向示意圖

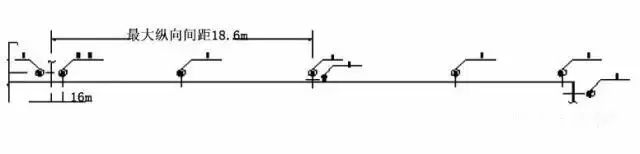

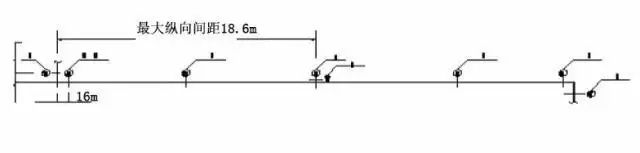

（4）縱向抗震支吊架最大間距24m，側向抗震支吊架最大間距12m，則雙向抗震支吊架距下一縱向抗震支吊架間距為：（24+12） /2+0.6=18.60m。詳見圖9。

1-側向抗震支吊架；2- 抗震支吊架；3- 縱向抗震支吊架

圖9 水平直管段縱向抗震支吊架示意圖

（5）當水平管線通過垂直管線與地面設備連接時，管線與設備之間應采用柔性連接，水平管線距垂直管線600mm范圍內設置側向支撐，垂直管線底部距地面大于0.15m 應設置抗震支撐（見圖10）。

1-側向抗震支吊架；2- 柔性連接；3- 地面設備；4- 抗震支吊架

圖10 管線與設備連接時抗震支吊架設置示意圖

4 施工要點

4.1 施工步驟

測量→下料→吊點栓脹安裝→垂直向吊桿安裝→橫擔（或管卡）安裝→側向、縱向加固件安裝。

4.2 操作要點

 （1）管道和電線套管允許縱向偏移，但不得超過最大側向支撐間距的1/6；風管允許偏差，但不得超過風管風度的2倍。

（2）水平管道在90°轉彎時，需設抗震支吊架；其他角度轉彎長度大于抗震設計間距的1/16 時，需設側向及縱向抗震支吊架。

（3）計算水平地震力荷載時，只需滿負荷重量而不需要考慮其他因素。

（4）抗震吊架不限制管線熱脹冷縮產生的應力，當把熱脹冷縮因素考慮在內時，縱向吊架應在構件選型上考慮所選型號應能抵抗管線熱脹冷縮應力。

（5）保溫管線的抗震吊架管碼需按保溫后的尺寸考慮，門型吊架用于保溫風管、水管亦按此考慮。

（6）用于剛性的管道抗震支撐不能安裝于建筑的不同結構部位或功能部位，否則會因地震作用而產生不同的位移。

（7）單管抗震支撐雙向側向或縱向或具有側/ 縱向作用的拐點抗震支撐，應直接與管線或電線套管連接。應注意支管或小一級管線的支撐不能作為主管的抗震支撐，即不能作為另一方向（主管）的支撐。

（8）管線穿越建筑沉降縫時，應考慮沉降位移設計。

（9）側/ 縱向斜撐安裝的最佳垂直角度為45°，可根據現場實際情況適當調整。

（10）對水、電、風系統的單管或多管共用門型吊架，無論側向/ 縱向斜撐，斜撐偏離中心線2.5°時不會影響其承載力。

4.3抗震支吊架的施工依據

抗震支吊架在地震中可對給排水系統、空調系統、電氣管線系統提供充分的保護，所以抗震支架在任何時候、任何安裝角度都須大于地震力。水平方向的地為提高抗震支撐的使用效率，應于 90° 彎頭處 0.6 m 以?xún)?nèi)設置抗震支撐，盡可能達到“雙作用”的效果。 “雙作用”支撐必須滿足以下要求：（1 ）承載力大于側向與縱向荷載的總和；（2）“雙作用”支撐應由直接與管線或線纜套管連接（雙作用不適用于門形吊架）；（3 ）“雙作用” 支撐的間距要求（圖震負荷可由兩個不同方向的抗震支撐承擔，即側向抗震支撐承擔側向負荷，縱向抗震支撐承擔縱向負荷。所有抗震支撐須和結構體作可靠連接。與鋼筋混凝土框架結構的梁柱板作剛性連接，與鋼結構作柔性連接，且須經設計人員驗算
