抗震支架的一系列產品在市場中表現出良好的使用性能，很多抗震支架生成廠家也開始將關注的目光投射到了抗震支架的生產方面。但是，受限于生產工藝和生產設備的差異性，不同企業生產的抗震支架及配件產品性能和質量也存在著不小的差距。為了解決上述問題，抗震支架規范要求的頒布十分有必要。在抗震支架規范要求中，詳細的講述了抗震支架及配件的各項指標，從生產環節確保產品的規范性，不同企業生產出的抗震支架及配件的質量才不會存在過大的差距，為保障抗震支架市場的秩序提供依據。

一、抗震支架需遵循的技術標準

包括且不限于：

（1）《通風與空調工程質量驗收規范》（GB50234－2016）

（2）《建筑設備施工安裝通用圖集》給水工程91SB（2005）

（3）《建筑機電工程抗震設計規范》（ GB50981-2014）

（4）《建筑抗震設計規范》（GB50011-2010）

（5）《建筑機電設備抗震支吊架通用技術條件》（CJ/T 476-2015）

（6）《氣體滅火系統施工及驗收規范》(GB50263－97)

（7）《混凝土用膨脹型、擴孔式建筑錨栓》（JG160-2004）

（8）《建筑結構荷載規范》GB50009-2001

（9）《鋼結構設計規范》GB50017-2003

（10）《鋼結構工程施工及驗收規范》GB50201-95

（11）《混凝土結構加固設計規范》（GB50367-2013）

（12）《連續熱浸鍍層結構鋼鋼板和鋼帶交貨技術條件》DIN EN 10326-2004

（13）《金屬的防腐蝕保護》DINEN 12329-2000

（14）《管道支吊架》GBT17116.1-1997

（15）《 建筑抗震支吊架通用技術條件》GB∕T 37267-2018

二、抗震支架設計要求

方案設計需合理、人員配備及安排合理、進度計劃及保證措施合理、切實可行、質量保證措施合理。為保證供應單位具有足夠的設計能力，其主要技術人員需有行業內超過3年的工作經驗。需提交設計項目案例及圖紙備查。

1.抗震支吊架投標廠家須具有優秀的管線綜合能力。提供管線主要節點剖面圖以保證機電管線安裝的美觀性、凈空空間。

2.須配合施工單位進行抗震支吊架的深化施工圖設計，需具備專業的工程師，并具備深化設計的能力和經驗。提供所有節點的抗震支架安裝大樣圖。

3.有能力進行抗震支吊架系統的布點和整體地震承載力驗算，以確保各桿件、連接件和生根點的受力和變形滿足使用要求，并提供實際地震荷載工況下的所有節點的詳圖和受力計算書。

4. 依據GB-50981，本項目各管線的抗震支架除滿足設計規范中的各專業章節要求外，間距及設置原則還需滿足第8章的所有要求。

5.抗震支架的設計必須符合項目的實際情況，其方案在符合規范要求的前提下需要具有可操作性。

三、抗震支架產品質量要求

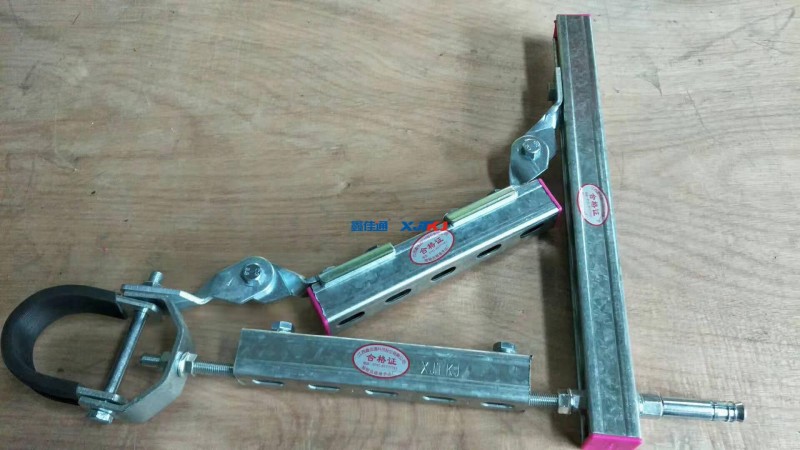

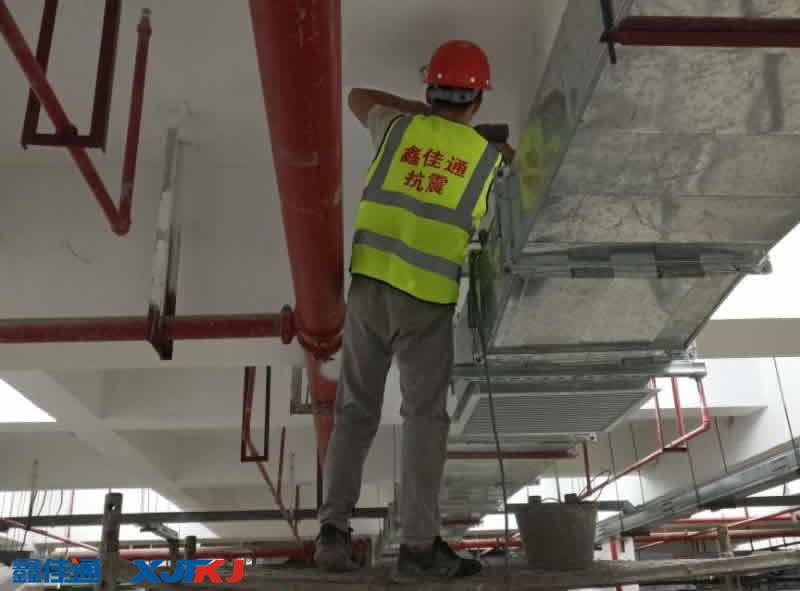

1.產品組成：抗震支吊架系統由成品型鋼、專用抗震連接件、管卡、后擴底錨栓組成，抗震連接件與槽鋼通過機械連接可以隨意調節抗震支吊架的尺寸、高度。

2.產品材質：型鋼、配件的鋼材強度不低于Q235B。C型鋼原材料材質Q235B化學分析檢測報告、不低于800小時的熱浸鍍鋅中性鹽霧試驗報告、C型鋼卷邊抗拉檢測報告、三面抗壓檢測報告、拉伸檢測報告，其屈服強度≥250MPa,拉伸強度350MPa-550MPa，斷后延長率≥27%。依據行業規程及規范對于管束握裹力的要求，所有抗震連接構建和管道連接構件的厚度均不低于5mm,抗震管束厚度不低于6mm。

3.表面處理：基于支架產品與建筑等壽命的考慮，除帶螺紋的配件外，所有產品表面處理選用熱浸鍍鋅，熱浸鍍鋅表面不得出現漏鍍，剝落等缺陷。鍍鋅層平均厚度不低于65um。帶螺紋配件選用電鍍，但電鍍平均厚度不低于8um。

4.冷彎 C 型成品槽鋼截面尺寸有 41mm*21mm*2.0、41mm*41mm*2.0、41mm*52mm*2.5、41mm*72mm*2.75mm，41mm*82mm*2.0mm 等等,長度為 3000mm 或6000mm 的標準型材。為保證抗震支吊架的縱向剛度及減少變形，確保在各專業安裝及運營期間抗震支吊架的安全穩定，抗震支吊架豎桿的槽鋼截面不應小于 41mm×41mm。同時需在計算書中體現根據不同的支撐長度選擇合適長細比型鋼的計算過程及依據。

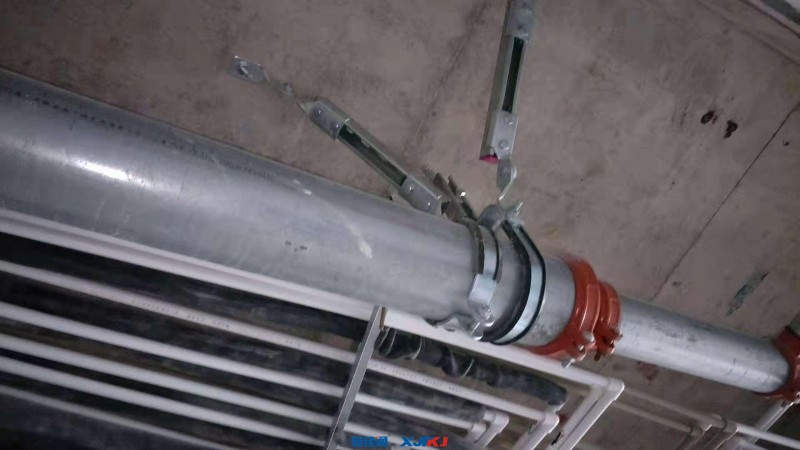

5.投標方設計使用的抗震支撐，必須符合規范中規定的形式。不可僅使用螺桿來作為抗震支架的立桿及斜向拉桿。為保證管道在地震荷載下的穩定性，管道需可靠固定在橫擔上，不得以螺桿支撐形式來連接管道與支架橫擔。

四、投標資格基本質量體系及測試保證要求

1.投標單位品牌是專業的成品支吊架及抗震支吊架系統供應商，在國內有自己的工廠，能夠?qū)Ξa(chǎn)品的生產質量及生產進度進行有效的控制。鑒于目前市場情況，本項目不接受代工廠加工的產品。

2.投標方提供的抗震支架系統需包括：支架產品、根據項目實際情況設計支架及管線布置方案、現場的安裝培訓及指導。以上環節均需通過ISO9001的認證。

3. 抗震支架應按CJ/T476-2015進行國家級的部件荷載性能檢測，確保抗震連接構件在地震作用下的荷載安全，并提供全國級別的抗震支架系統及材料的測試報告（CMA）。地震模擬測試報告，其模擬試驗不低于55次，試驗荷載8.94KN。

4.支吊架組件應具備一定的防火能力。廠家需對支架進行防火性能實檢測，實驗時間不低于120min，試驗后的承載力值需仍然滿足設計承載力。需提供相應報告。

5.為確保支架能夠再長期運行后能繼續保證其穩定的承載能力，需提供其產品的200萬次變載疲勞測試報告。連接組件承載力需有檢測報告支持,極限荷載需達到15.6KN或以上。

6.投標廠商應具有抗震計算軟件且具備此軟件的著作權，以保證設計軟件的計算是基于其自身產品的技術參數從而確保設計及計算的準確性。

7.基于重力/抗震綜合支架設計的新應用，供應商3年內至少需要有一個組重力/抗震支架綜合設計、施工的完工項目案例。
