消防高溫排煙低噪聲雙速柜式風機采用高效低噪聲雙吸前向多翼式或后向板翼式離心葉輪，皮帶傳動形式，具有明顯的性能參數選擇范圍廣、噪聲低、耐高溫性能優良、運轉平穩振動小、安裝維護方便等優點，是一種高效率、低噪聲離心風機，具有耐高溫、性能優良、結構新穎緊湊、振動小、重量輕、安裝使用方便等優點，是賓館、飯店、禮堂、影劇院、地下室、廠礦企業、辦公樓等場所通風排煙的理想產品，是高層建筑用消防排煙風機的更新換代產品，現已暢銷各國各地，深受用戶好評。

消防高溫排煙低噪聲雙速柜式風機分A型和B型兩種結構，電動機安裝在箱體外的為A型，經耐高溫試驗，在煙氣溫度大于280℃高溫情況下，能連續運轉40分鐘以上，達到消防排煙之目的，配用雙速電機后，既可在低速時通風換氣，又可在高速時消防排煙，為一機二用;電動機安裝在箱體內的為B型，一般作管道送排通風使用.

消防高溫排煙低噪聲雙速柜式風機型號說明

   例：  HTFC(A)-Ⅱ– 10

   機號（葉輪直徑英寸數）

   型號（Ⅰ型為單速、Ⅱ型為雙速、III型為后傾葉輪高壓型）

   結構型式（A型為電機外置消防型、B型為電機內置通風型）

   消防高溫排煙低噪聲雙速柜式風機市場對應型號：DT、DTP、XPL、PL

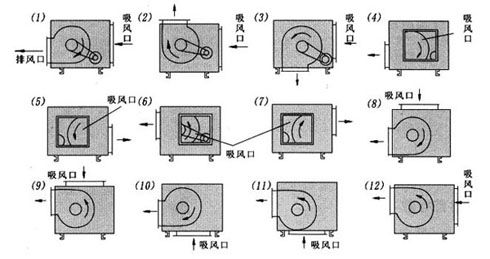

消防高溫排煙低噪聲雙速柜式風機進出風口位置編號表

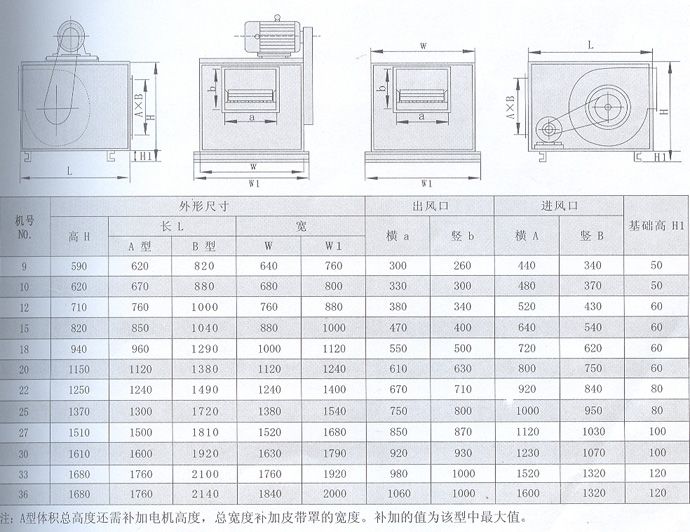

消防高溫排煙低噪聲雙速柜式風機外形尺寸表(單位：mm)

消防高溫排煙低噪聲雙速柜式風機結構

1、葉輪：采用優質鋼板制作而成的葉片，前傾斜設計，與拉伸成型的前盤一起形成了更合理的流道，從而保證了葉輪的高效率；

2、電機：采用100%純銅線線圈，使用壽命久。

3、軸承：帶鑄造座的外球面軸承，可以通過外球面配合調整同軸度的誤差。

4、箱板：為雙層復式結構，外層板采用優質冷軋板，內層板采用多微孔板。

5、消音隔熱：箱體機殼兩層板內部填充消聲材料（消防排煙機填充防火消聲材料），能更有效隔熱降噪。

6、檢修門：箱體設有大尺寸檢修門，便于內部構件的維護及檢修工作。檢修門采用活動鎖扣緊固，維護時拆裝十分方便。

7、皮帶調節：九洲消防柜式風機設有皮帶松緊調節螺栓。皮帶安全防護罩，柜機內膽采用結構通過AMCA認證的DTC及TAE系列。

消防高溫排煙低噪聲雙速柜式風機特點

1、 結構緊湊美觀。箱體采用框架、箱板拼裝設計。框架采用國內先進的金屬冷彎成形機組一次拉伸而成，箱板為復式板結構，內層為消聲材料，進一步降低了噪聲。

2、 提供不同的進出口方向，以滿足用戶不同的安裝需要，采用模具化生產，尺寸精度高，拆散后可組裝。

3、 風機主要部件葉輪在消化、吸收美國LAU工業公司產品的基礎上，全部采用模具化生產。為多翼前灣葉片葉輪，具有效率高、噪聲低、風量大、運行平穩、質量穩定、經久耐用等特點。蝸殼采用優質鍍鋅板或碳鋼板，機械化生產。

4、 HTFC系列低噪聲消防通風（兩用）柜式離心風機分為A型和B型兩種類型，A型電機裝在箱體外，用于消防排煙；B型電機裝在箱體內，用于通風換氣。

5、 A型低噪聲消防柜式離心風機電機裝在箱體外，同高溫排煙系統隔離分開，確保風機在300℃高溫情況下，連續運行60分鐘以上。經“國家消防裝備質量監督檢測中心”檢測合格，其性能達到國內領先水平，經全國三十多個省市的消費部門認可。

6、 若用戶需大風量時，本公司可生產并聯式消防通風（兩用）低噪聲柜式離心風機。

消防高溫排煙低噪聲雙速柜式風機性能參數

HTFC-Ⅰ型(單速)

說明：1、因雙速電機制造標準所限，表中雙速風機所配電機功率大于實際所耗率。

2、風機性能參數表中給出了常用轉速下6個典型工況點的參數(實際上風機在有效范圍內可以有多種轉速和無數個工況點可供選 擇)。我公司備有電腦選型軟件，可幫您選出合理的各種參數。
