抗震支架設備應用

抗震支架設備在現代建筑電力線路安裝中的應用不斷擴大，已成為電力安裝和建設的重要設備。  抗震支架設備在建筑工程中的使用已經普及開來，在突發自然災害的時候，可以有效減輕對應設防抗震烈度下的造成的災害影響，達到減少人員傷害和財產損失的效果。接下來對抗震支架的抗震結構進行一些分析。安裝工程的室內支吊架因地制宜的優化設計和安裝，使得設備、風道、抗震支架電纜橋架及各類管道安裝達到材料節約、布置緊湊美觀及質量堅固可靠的效果，同時為綜合管線的排布提供了有利的條件。

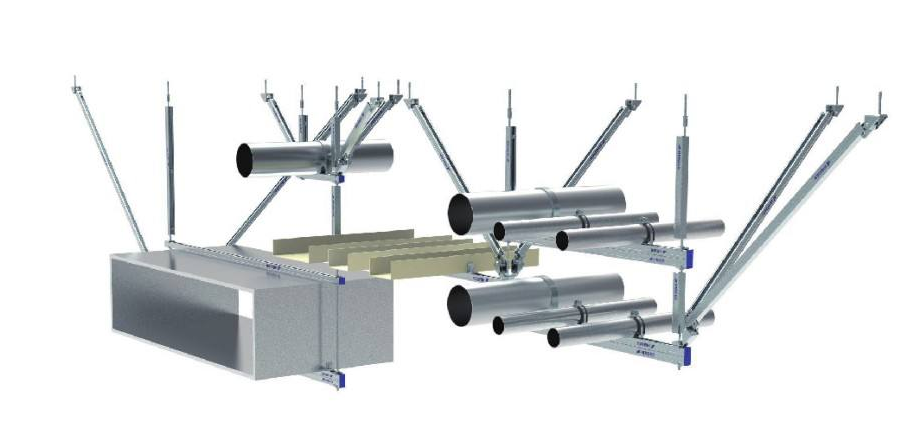

建筑機電抗震系統的組成包括立管管束、鋼梁及檁條夾鉗、環狀管吊、防震斜撐系統、防震鋼吊件與支撐等等。抗震支架結構構件應力求避免脆性破壞。對砌體結構宜采用鋼筋混凝土圈梁和構造柱、芯柱、配筋砌體或鋼筋混凝土和砌體組合柱。對鋼筋混凝土構件，應通過合理的截面選擇及合理的配筋避免剪切先于彎曲破壞，避免混凝土的受壓破壞先于鋼筋的屈服，避免鋼筋錨固失效先于構件破壞，對鋼筋混凝土框架結構抗震設計中要盡量遵循強柱弱梁，強剪弱彎，強節點強錨固的設計原則，防止脆性破壞。對鋼結構桿件應防止壓屈破壞（桿件失去穩定）或局部失穩。加強結構各構件之間的連接，以保證構件的整體性。對抗震支架系統應能保證地震時的結構穩定。

抗震支架設備使用優勢

現代建筑的機電系統中各種機電線路數量十分巨大、規格型號非常復雜、使用功能也各有不同。機電系統在日常工作時，機電管道在重力滿負荷運轉時是否有足夠的強度將管道固定在結構上是整個機電系統能否正常運轉的關鍵；當突發地震時，

機電系統管道在設防烈度的地震作用下能否保證不損壞，以及有些生命線系統能否保證正常運轉，也是關乎到保障人們生命財產的重要因素。

通過對機電管線及設備的地震力進行計算，并對管線及設備與建筑構體的連接進行抗震加固并對其進行抗震驗算，使機電管線及設備與建筑結構體建立可靠連接，可將機電管線及設備承受的地震作用全部傳遞到結構體上，抗震支架使其遭遇到設防烈度的地震影響后能迅速恢復運轉，

進而達到減少和盡量避免次生災害、盡快恢復建筑物使用功能的目的?？拐鹬Ъ芷渲饕脑O(shè)計步驟是對管道及設備進行布點→逐一力學計算及選型→逐點驗算直至各點均滿足抗震設防要求。

同時，抗震支架設備組合式構件，裝配式施工，無復雜工序，對安裝人員的技術要求低，施工周期短，且整齊美觀環保。材料預算準確，適應廣泛，便于后期維護。

抗震支架設備結構

抗震支架設備的斜撐的支撐形式主要分為兩種，分別是剛性支撐和柔性支撐。剛性支撐由于需要同時抵抗拉力和壓力兩種，所以一般選用鍍鋅鋼管等材料以單邊撐的形式存在。柔性的支撐跟剛性有所不同，它只能抗拉力所以一般選用鋼索以兩邊對稱的形式存在。

抗震支架設備的支撐形式還可以分為側向支撐和縱向支撐，這是按照作用功能進行劃分的，側向支撐主要是用來抵御側向水平地震力的作用，縱向則是用來抵御縱向的作用力。

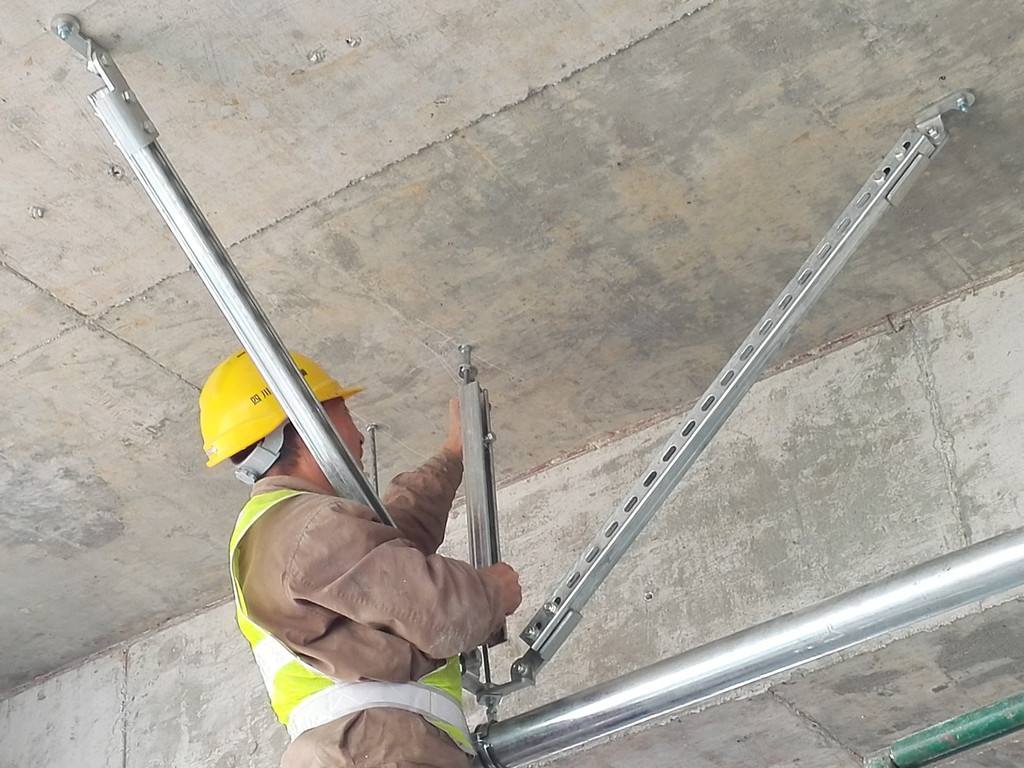

抗震支架設備安裝

1、管道吊掛支架的水平安裝平均間距為2000mm，并應根據設計要求設置相應的固定支架。

2、管道抗震支吊架不應限制管道熱漲冷縮產生的位移，對于溫差變形較大的管道，產品供應商應提供專用滑動（滾動）支架和固定支架。每段水平直線管段應在兩端設置抗震支架，水平管線在轉彎處0.6m范圍內設置抗震支架；當抗震支架間距大于設計間距時，應在中間設置抗震支架。（刪除了氣體滅火管道公稱直徑大于或等于50mm的主干管道，垂直方向和水平方向至少應各安裝一個防晃支架，當水平管道改變方向時，應設防晃支架。）

3、風管支吊架荷載系數的選取以及荷載計算公式參照《03K132風管支吊架》。水管及金屬管道吊掛支架荷載系數的選取以及荷載計算公式參照《03S402室內管道支架及吊架》；抗震支架的選型和設計按照自身承受荷載進行水平地震力驗算。（增加）  ④ 管道支吊架系統的安裝按照現行國家規范及圖集要求外尚應滿足地鐵行業的要求。固定在建筑結構上的管道支、吊架不得影響結構安全。

4、不得將抗震支吊架安裝于非結構主體，如輕質墻體等

5、管道當中的附件質量大于25kg時，應設置縱向及側向抗震支架

6、水平管線距垂直管線600mm范圍內設置側向支撐，垂直管線距地面大于0.15m應設置抗震支撐；水平管道在安裝柔性補償器或伸縮節的兩端應設置抗震支吊架。

總結

人們都知道，我國一些地區的地震時長發生，無論大小級地震都會給人們的生命及財產帶來或大或小的影響，地震是一種可以產生極大破壞力的自然災害，因?yàn)槿藗冊诓粩嗟膶ふ曳椒ㄈサ挚沟卣饚?lái)的損失，抗震支架便是其中一種能夠有效的降低地震帶來傷害的設施，因此抗震支架設備的合理安裝十分重要。
