隨著近二十年來經濟的蓬勃發展，我國人均用電量翻了一番，但電氣火災也隨之劇增，給國家經濟和人民生命財產造成了巨大損失。據公安部消防局《中國消防年鑒》（2014），2013年，全國共統計火災38.8萬起，死亡2113人，受傷1637人；但2013年由于電氣而引發的火災共11.6萬起，死亡745人，受傷538人，分別占總數的29.7%、35.3%和32.9%。因此電氣火災的預防就顯得十分重要。

一.電氣火災分析

⊙電氣火災的火源

從電氣火災發生的機理看主要有故障部位局部長時間發熱，造成絕緣進一步下降，最終造成線路短路，導致火災；另一個是故障部位產生的電弧或電火花瞬間釋放熱量造成線路短路，導致火災。

電火花與電弧主要在氣體或液體絕緣材料中產生，損壞絕緣后，在縫隙或裂紋間會發生電弧，使兩導體間被擊穿而產生電弧的電壓為30kV/cm。電弧會產生很高的溫度，如2~20A的電弧電流就可以產生2000℃~4000℃的局部高溫，0.5A的電弧電流就足以引發火災。電火花可看成是不穩定的、持續時間很短的電弧，其溫度也很高，由電火花、電弧產生的二次火源有著更大的危險性。

電氣設備和線路在運行時總會發熱，原因有以下幾種：

1、電流在導體的電阻上產生熱量；

2、鐵心損耗產生的熱量；

3、絕緣介質損耗產生的熱量。

在正常情況下，發熱與散熱能在一個較低的溫度下達成平衡，這個溫度不超過電氣設備的長期允許工作溫度，不會有危險高溫出現，只有當正常運行遭到破壞，使發熱劇增而散熱不及，這時才可能出現溫度的急劇升高，以至出現危險的高溫，這種危險的高溫在條件恰當?shù)臅r候就會引發火災。危險高溫引發火災的途徑比較復雜，它的效應主要有軟化絕緣、分解物質產生可(易)燃氣體、直接烤燃物質。

⊙電氣火災的生成物分析

以對常用的聚氯乙烯絕緣導線電纜的燃燒研究為例

在發熱的情況下

若以每分鐘20oC的升溫速度從室溫將其加熱，在85oC時觀察發現絕緣層開始軟化；在約159oC觀察絕緣層有明顯變色，并有極少量氣體析出；在約240oC測量到少量有機物氣體，此時絕緣材料開始裂解；在約288oC產生大量氣體；在約328oC重量快速下降，放出氣體中有HCI；在385oC放出HCI、增塑劑和含碳的氧化物；在約477oC主要分解產物為CO和水，絕緣材料完全炭化，條件具備會燃燒。

在過載情況下

在環境溫度23℃下，使用新的1.0mm2的BV導線（額定負載15A，極限負載為20A），在負載電流28.5A下運行，測量導線溫度。在過載90％(如按極限載流量20A考慮，實際過載42.5％)下經過一段時間其溫度穩定在96.1℃，導線出現軟化，有輕微的刺激性氣味，說明有微量氣體析出

在短路狀態下

利用大電流發生器，在室溫下，把1.0mm2的BV導線電流突然升至5倍額定電流(75A)，作短路模擬實驗，發現導線溫度急劇上升，瞬間冒出大量白色煙霧，幾分鐘后絕緣層即炭化并沿全線剝離，同時有高溫熔滴滴落。如換用2.5mm2的BLV導線以其5倍的額定電流(140A)做短路實驗，發現線芯瞬時在薄弱處熔斷，熔滴可引燃下邊的碎紙屑等可燃物，其溫度接近300oC。實際工況下的短路電流是額定電流的成百上千倍，其危險性可想而知。

由上面的研究數據可以看出，在電纜開始燃燒之前，除了電纜溫度的升高之外，還會釋放出微量氣體，包括絕緣材料裂解的有機物、HCl、增塑劑、含碳的氧化物、CO及水氣。

⊙火災的發展過程

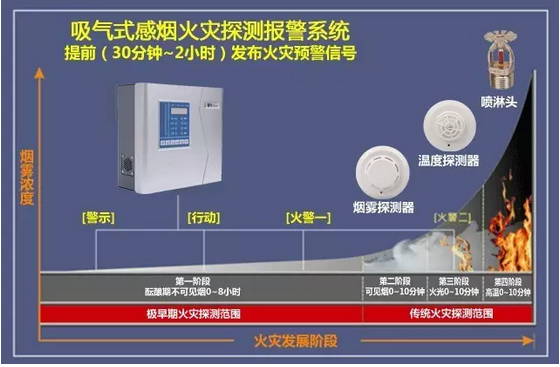

火災的發展分為四個階段：萌芽(不可見煙霧)、可見煙霧，火焰和高熱階段。上圖表示了在一定時間內火災的不同發展階段。注意在火災在萌芽期的醞釀階段提供了更多的時間與機會來探測并控制火災的發展。

大多數電氣設備火災是由于設備過熱引起的，或者是由于電纜短路或放電引發。一旦火災過渡到產生火焰的階段，火災蔓延的速率就變得更快，產生重大損害和導致作業癱瘓的可能性同時增加。若能在電氣火災的萌芽階段檢測到異常情況，將可爭取到最大的應變時間。

二、電氣火災報警的常規技術

⊙點型感煙探測器在電氣機房中的應用

點型感煙探測器是在電氣室中最為通用的探測器類型。它們通常安裝在天花板下。有三個因素將影響感煙探測器的偵測速度：煙霧從火源傳送到探測器的路徑，傳送過程中的煙霧稀釋程度，以及探測器靈敏度。我們應當了解以下幾個可能對電力設備環境下安裝的探測器反應產生負面影響，引起偵測延長和破壞可能性增加的因素：

設備密封-由于電力輸送及變配電系統具有的高電壓特性所產生的危險性，這些設備通常被封裝在機柜內。機柜內或許會裝有內部冷卻風扇或空調系統以使設備溫度保持在安全范圍內。這些機柜對于工作現場的感煙探測器的傳輸時間產生兩方面的負面影響：

1、機柜會限制煙霧流動，延長煙霧離開火源到達安裝在天花板上的探測器的時間。

2、內部風扇和空調系統會稀釋和冷卻煙霧，使煙霧沒有足夠的熱浮力上升到天花板，延長現場探測器的反應時間。

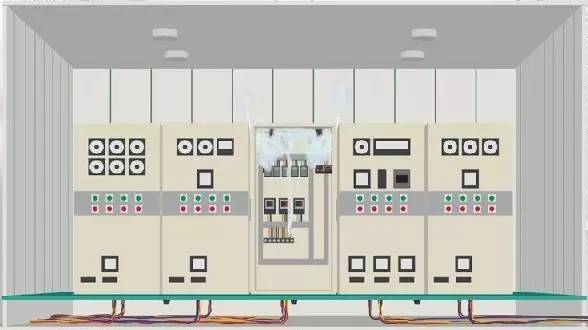

機柜內部有煙發生時，會被箱體所包覆，即使有一點點煙泄露到室內也會擴散開來，一般設置在天花板的煙感探測器是感應不到的。

⊙吸氣式感煙火災探測器在機房中的應用

吸氣式感煙火災探測器（俗稱空氣采樣探測器等）的工作方式是利用探測主機內部的抽氣泵，連接采樣管路及毛細軟管，抽取機柜內部的空氣樣本，沿著采樣管路送回到探測主機，在探測主機對空氣樣本進行檢測，當探測主機檢測出異常的煙霧濃度增加時發布適當?shù)幕馂木瘓蟆?

柜內安裝–柜內安裝是配電盤內設備最有效的防護方式，可以減少氣壓和外部空氣污染對偵測過程的影響。這種下探測器能夠迅速產生反應，提供極早期警報信號。

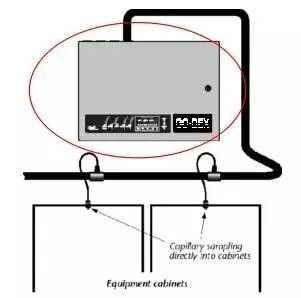

盤內安裝方式(從箱體上方)

吸氣式感煙火災探測器的采樣管路配置相當靈活，采樣管可以配置在機柜上方，利用軟管及機柜上方的開孔即可抽取機柜內部的空氣。采樣管路也可以配置在機柜下方，利用軟管延伸到機柜內部的頂端來抽取空氣樣本。

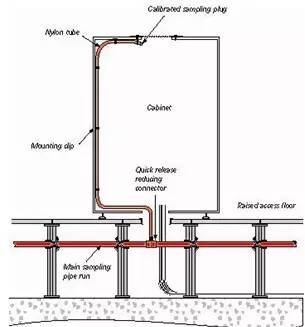

盤內安裝方式(從箱體下方)

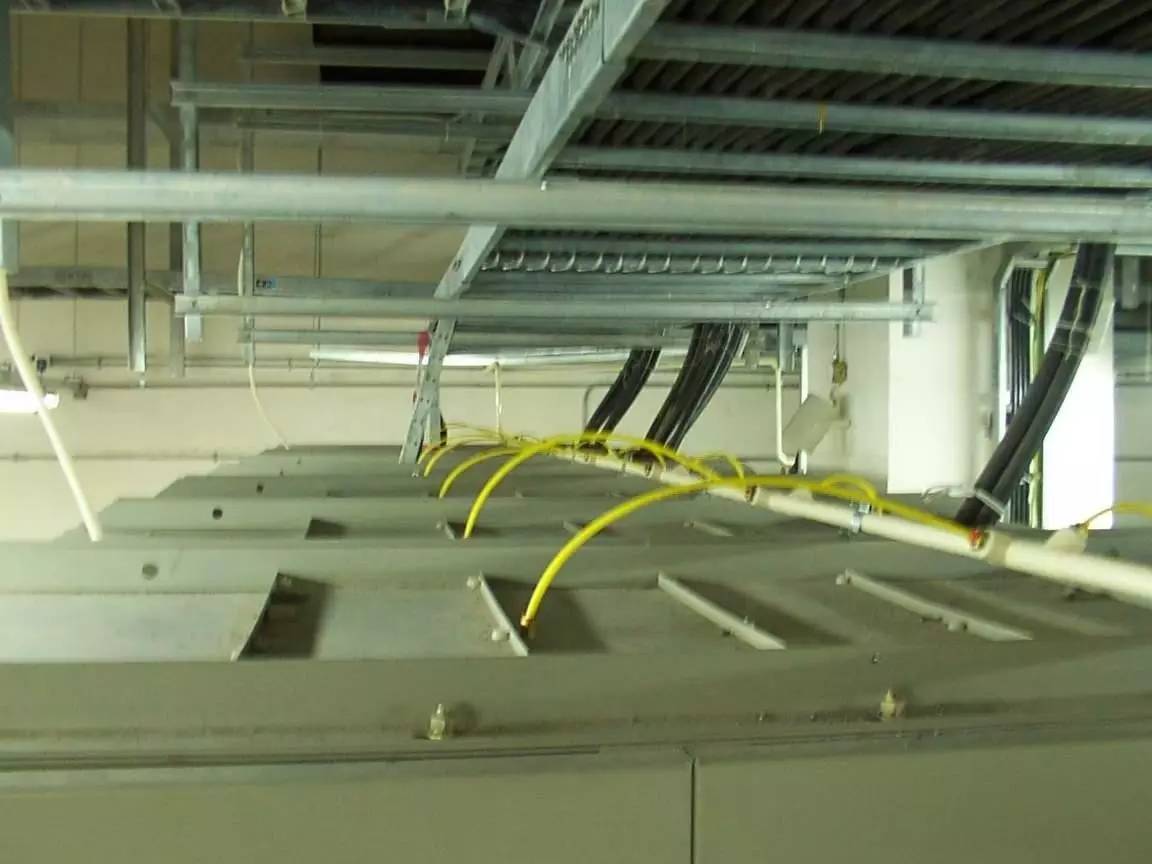

箱體上方實際工程照片

      典型的吸氣式感煙火災探測器的安裝方式，所有盤內的空氣樣品透過軟管匯流到采樣管送到探測主機進行煙霧檢測，利用管路及軟管抽取機柜內部的空氣進行分析。

      但是設置吸氣式感煙火災探測器需要考慮以下幾點：

1、探測器可能無法判斷發生火災的具體機柜

由于機柜內的空氣樣品最終均匯合進入探測器，當探測器檢測出煙霧異常增加的情形時，并無法知道是由于哪個機柜造成的，因此必須人為的去打開所有的機柜，查找火源。這種方式給現場人員帶來巨大的壓力，且耗費時間。

另外，每個機柜內部設備的功能可能各不相同，若只是因為位置相近而納入空氣采樣管路的管網系統的話，就無法依照不同機柜功能或重要性來聯動相對應的應變措施，這樣也減弱了極早期預警系統的優勢。

2、機柜數量對火災靈敏度的影響：

當一臺探測主機保護的機柜數量越多時，由于煙霧稀釋的關系，機柜需要更高濃度的煙霧以使探測主機發布警報。舉例來說，一個探測器保護20個配電柜的系統，那其煙霧就被稀釋了20倍；相同參數設置的探測器如果只保護4臺機柜的話，那4臺的報警系統靈敏度理論上就是20臺的5倍，就可以提前預警。也就是說保護的配電盤越多，火災靈敏度就越低。

┄┄┄┄┄┄?┄┄┄┄┄┄┄
