給排水、消防、燃氣管道如何進行抗震支吊架設計？
生活給排水管、熱水管、消防管道、燃氣管道俗稱歸納“水”管，都會涉及到各種規格型號的水管安裝抗震支架。那么，給排水管、消防管道、和燃氣管道抗震支架該如何設計呢？
8度、9度地區的高層建筑的給水、排水立管直線長度大于50m時，宜采用抗震動措施；直線長度大于100m時，應采取抗震動措施。

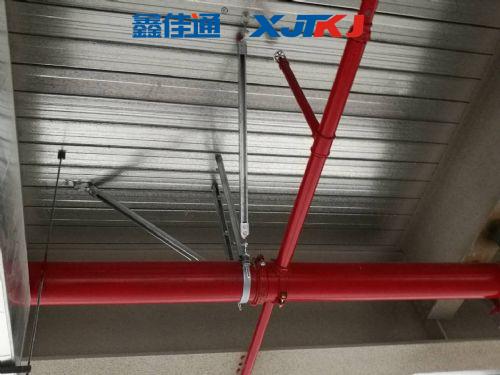

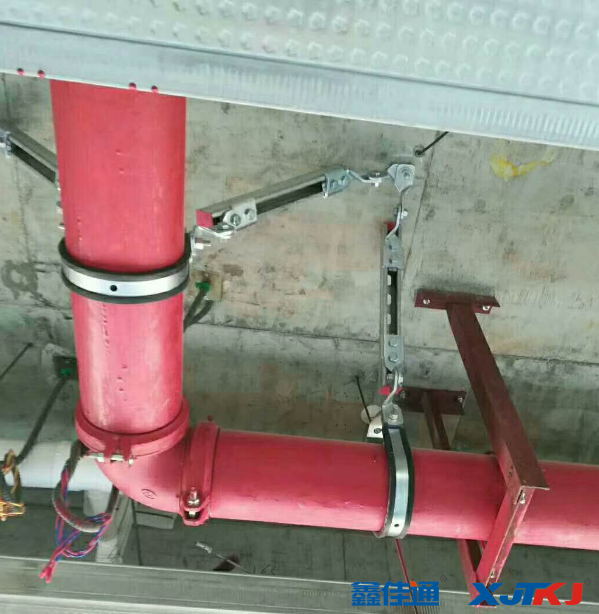

需要設防的室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道，當其采用吊架、支架或托架固定時，應設置抗震支吊架，側向抗震支吊架的最大間距為12m，縱向為24m。
建筑小區、單體建筑的室外給水排水的抗震設計除應滿足本節的要求外，尚應符合現行國家標準《室外給水排水和燃氣熱力工程抗震設計規范》GB 50032的有關規定。
泵房內的管道應有牢靠的側向抗震支撐，沿墻敷設管道應設支架和托架。
內徑大于或等于25mm的燃氣管道應進行抗震設計，管道抗震支吊架的設置應符合相關規定:燃氣、熱力管道抗震支吊架最大側向間距為6m，最大縱向間距為12m。
室外燃氣設施的抗震設計應符合現行國家標準《室外給水排水和燃氣熱力工程抗震設計規范》GB50032的有關規定。
在建筑高度大于50m的建筑物內，燃氣管道應根據建筑抗震要求，在適當的間隔設置抗震支撐：
1、當立管的長度大于60m時，小于120m時，應至少設置1處抗震支承。
2、當立管的長度大于120m時，應至少設置2處抗震支撐，且應在抗震支承之間的中間部分采取吸收伸縮變形的措施。
3、水平管的第一個水平管固定件應按建筑物抗震等級進行抗震設計。
抗震支吊架應和主體可靠連接，當管道穿越建筑沉降縫時應考慮不均勻沉降的影響。
生活給排水、熱水管、消防管道、燃氣管道的抗震支架設計可參考《建筑機電工程抗震設計規范》中第4、6章給水排水、燃氣和第8章抗震支架設計部分的詳細說明。
