單管抗震支吊架是確保管道系統安全運行而設立的，并廣泛應用于機電抗震、地下綜合管廊、地鐵、暖通、給水及消防等領域。單管抗震支架安裝前期準備見“抗震支吊架系統安裝施工前期準備指導工作”

單管抗震支吊架系統的安裝步驟

根據單管抗震支架的安裝類型，單管抗震支架的安裝步驟主要包括：測量、錨栓定位→切料→主吊的安裝→斜撐的安裝→加勁裝置的安裝

1、測量

主要是測量所要安裝的管道距樓板的高度，確定全螺紋吊桿的長度、加勁槽鋼的長度及斜撐槽鋼的長度，確定膨脹錨栓的位置。

2、切料

根據1）測量出的相關數據進行材料的切割下料，槽鋼切割完后須在切口處噴金屬噴鋅劑，避免切口腐蝕。

3、抗震支架的安裝

根據主吊膨脹螺栓的位置，鉆孔，進而安裝膨脹錨栓、全螺紋吊桿及馬蹄形管夾。

4、斜撐的安裝

定位斜撐膨脹錨栓的位置，鉆孔，進而安裝側向、縱向支撐。

5、加勁裝置的安裝

安裝加勁裝置時，間距應該滿足相應的要求。

附安裝完成后圖例：

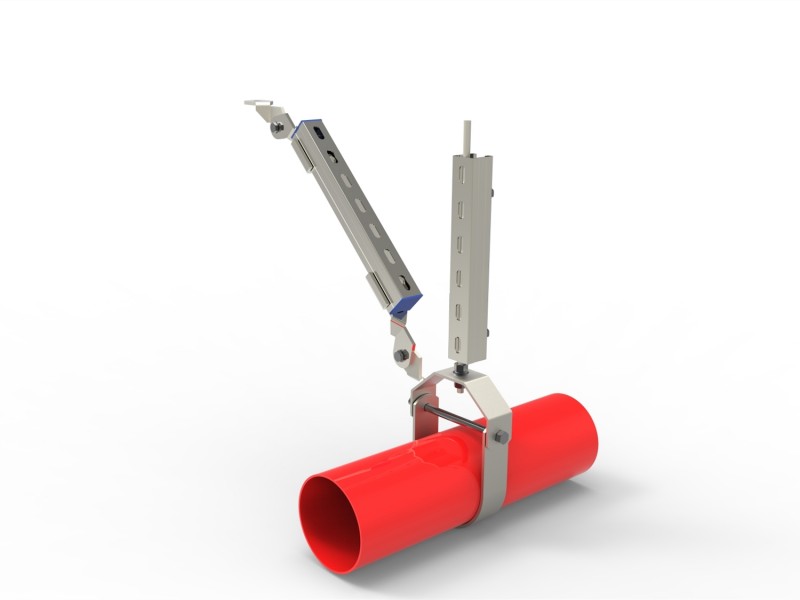

單管側向抗震支架

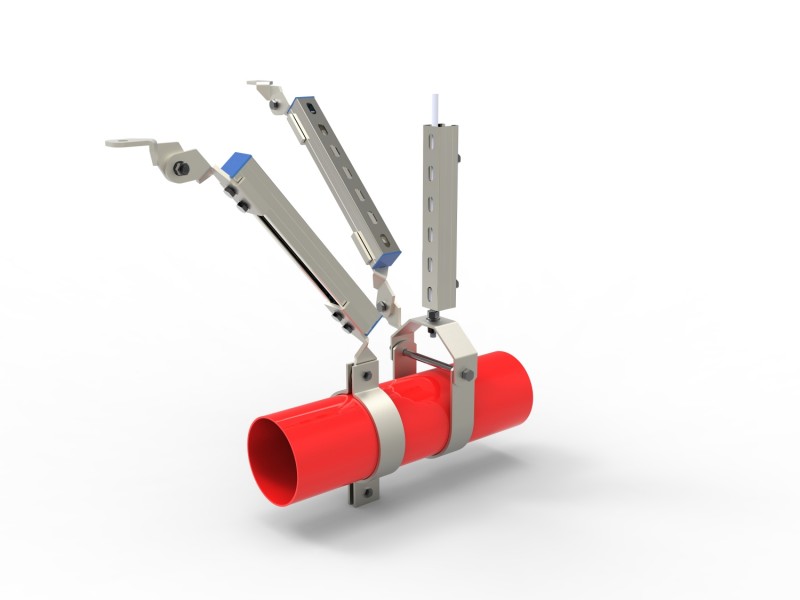

單管雙向抗震支架
