2008年5.12汶川大地震后，建設部對原來（建筑抗震設計規范）進行了修改，做到：大震不倒，中震可修，小震不壞。2014年10月9日，國家住房和城鄉建設部及國家質量監督檢驗檢疫總局正式頒布（建筑機電工程抗震設計規范），從2015年8月1日起強制執行。

在此之前所有的建筑物基本沒考慮機電抗震的設計，由此中國的建筑機電行業在抗震領域就有了國家標準，從而提高了機電系統的運行安全。

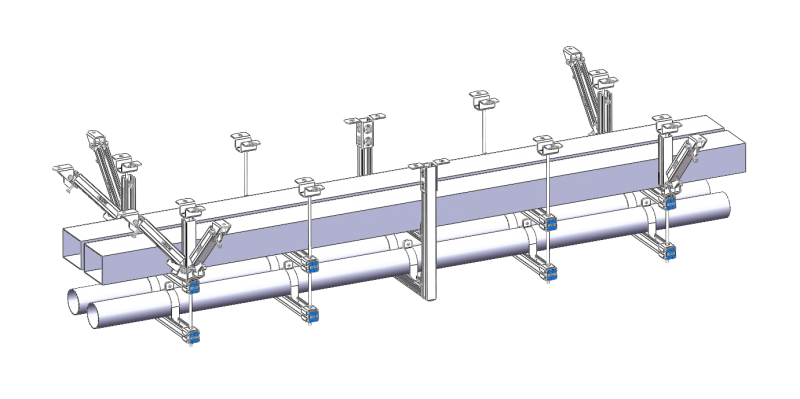

抗震支架設計基本要求：

標準是使建筑給排水、供暖、通風、空調、燃?xì)狻崃?、通信、消防、防排煙等工程設施要抗震，以防發生二次傷害。當遭遇到本地區抗震設防烈度的地震發生時，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，從而達到減少人員傷亡及財產損失的目的。機電抗震支架是限制附屬機電工程設施產生位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。

抗震支架設計范圍：

1、冷熱水、消防、空調等管道系統抗震支吊架適用范圍：懸吊管道中所有超過1.8kN的設備；所有大于等于DN65以上的生活給水、消防管道系統

2、空調、通風管路抗震支吊架適用范圍：所有直徑大于等于0.7m的風管系統；所有矩形截面積大于等于0.38㎡的矩形風管

3、電力系統管道及電纜橋架系統抗震支吊架適用范圍：所有內徑大于等于60mm的電氣配管；所有重力大于等于150N/m的電纜橋架、電纜梯架、電纜線盒、母線槽。

抗震支架設置范圍：

GB50981-2014規定了需進行抗震支吊架的設置范圍

1、當管道中安裝的附件自身質量大于25kg時，也應設置側向及縱向抗震支吊架。

2、?懸吊管道中重力大于1.8kN的空調機組、風機等設備；?DN25以上的燃?xì)夤艿溃?

3、?DN65以上的生活給水、消防管道、柔性連接的質量為9kg~25kg的管道附件以及剛性連接的質量大于25kg以上管道附件；

4、?矩形截面面積大于等于0.38m2和圓形直徑大于等于0.7m的風管系統；

5、?對于內徑大于等于60mm的電氣配管及重力大于等于150N/m的電纜梯架電纜槽盒、母線槽；

6、?所有規格的防排煙風道及事故通風風道及其設備。

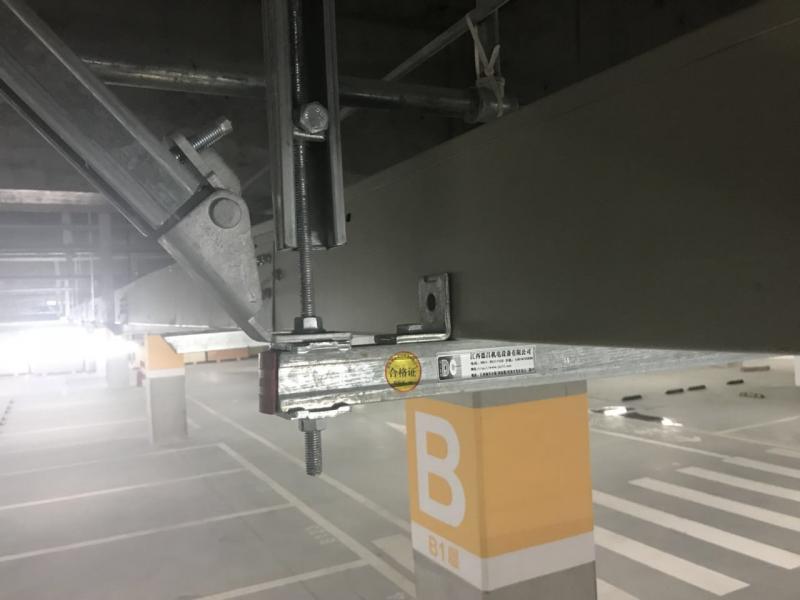

消防管道抗震支架安裝規范：

管道支架在任何有管道敷設的地方都會用到，又被稱作管道支座、管部等。它作為管道的支撐結構，根據管道的運轉性能和布置要求，管架分成固定和活動兩種。設置固定點的地方成為固定支架，這種管架與管道支架不能發生相對位移，而且，固定管架受力后的變形與管道補償器的變形值相比，應當很小，因?yàn)楣芗芤哂凶銐虻膭偠取ＴO(shè)置中間支撐的地方采用活動管架，管道與管架之間允許產生相對位移，不約束管道的熱變形。

消防管道支架設置的高度和間距，應符合設計要求和施工規范的要求。支架的尺寸和型式應根據現場實際情況確定，支架上孔眼應采用鉆床進行開孔，嚴禁使用電、氣焊進行開孔。支架上孔眼的孔徑比所穿螺栓直徑大1～2mm為宜；支架上飛邊毛刺要及時打磨掉，其端頭要進行倒角處理。

支架上焊縫要飽滿且無夾渣，除埋入砼中的部分外，應及時刷防銹漆做好防護處理。

支架安裝時，成排支架一定要先放線后安裝，并確保同層支架高度一致。立管支架一般要求以1.5～1.8m為宜。層高5m以上，平均設置兩個管卡。對干、立管支架安裝定位,應考慮布置美觀。

管道支架在梁上安裝時，膨脹螺栓位置應處于梁的中線以上，這樣可以使管道對梁的外力，不落在梁彎矩最大的地方，管子與支架抱箍必須牢固美觀，且接觸緊密. 其實算支架是個施工經驗活，管道不同的連接方式、不同的安裝位置那么支架的樣式會不同，安裝間距也不同。

1、支架的樣式：支架主要的樣式有"門"型或“U”支架，也叫防晃支架（多用在DN100及以上的管徑）、“L”型或“角尺”支架（多用在小管徑及貼墻立管上）。

2、支架的間距：支架的最大間距是有規范的，但實際安裝時支架間距比規范要小，法蘭連接、螺紋連接時的支架間距要比溝槽連接時大。以消防中最常見的溝槽為例：DN65~DN150的支架間距一般在4~4.5米左右（支架間距設置時跟梁的間跨有關，因支架經常貼梁邊安裝），DN25~DN50的支架間距一般在3~3.5米左右。

3、支架的選材：?jiǎn)胃鵇N100、單根DN150的管道一般會選5#角鋼或5#槽鋼或6#槽鋼；兩根共用支架時會選8#或10#槽鋼；三根管共用時會選10#或12#槽鋼；DN50~DN80在噴淋中用量較小，DN65在消火栓中用量較多，一般按5#角鋼考慮；DN25~DN40一般按3#或4#角鋼考慮。

4、支架計算：支架計算時吊臂長度的確實是關鍵，所以要確定管道標高與樓板底標高（因消防管一般按貼梁底安裝考慮，所以梁高很關鍵），一般地下室支架吊臂較長，樓層內稍短。

總結

抗震支架有抗震功能的支架，當遇到強烈震動時，抗震支架不受震動影響，已達到抗震目的。簡單的說，就是在機電管道設備上安裝的抗震措施。安裝抗震支架可以避免和減少地震對建筑物內機電設備的損壞。降低地震的危害，保護人民生命和財產安全。
